115平旋转楼梯三层复式别墅房屋设计图,含外观效果图

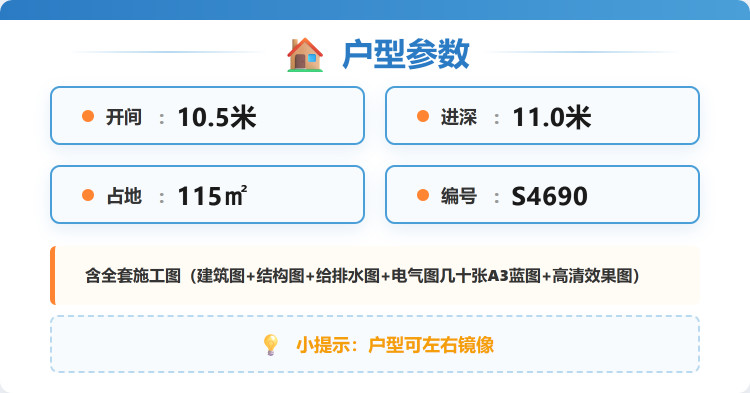

图纸编号:S4690 占地面积:115平方米(尺寸/户型可定制)
建筑结构:框架结构
限时促销:688元 原价1098元
推荐等级:★★★★★
发布时间:2017-07-02
官方网站:https://tuzhizhijia.com 主体造价:30~34万(仅供参考)
软件介绍

图纸介绍:本户型为115平旋转楼梯三层复式别墅房屋设计图,含外观效果图,外观时尚、漂亮、经典,户型合理,功能齐全。

占地面积:10.5m*11.0m,115平方米左右;

建筑层高:三层;

建筑高度:12.33米(含屋顶);

设计功能

一层户型设计:过厅、客厅、餐厅、厨房、卫生间、卧室(带卫生间)、娱乐室;

二层户型设计:过厅、休息区、主卧(带卫生间)、卧室x2、卫生间、阳台、露台x2;

三层户型设计:过厅、休闲区、主卧(带卫生间)、卧室x2、卫生间、大露台;

图纸目录(2019年全新设计高清效果图,替代原低像素参考效果图)

建筑图:图纸目录、建筑说明、各层平面图、立面图x4、剖面图、大样图、楼梯大样图、节点大样图、门窗表;

结构图:图纸目录、结构说明、基础配筋图、基础大样图、梁结构配筋图、板结构配筋图、屋面结构配筋图、楼梯结构配筋图、节点大样图;

给排水图:图纸目录、设计说明、给排水平面图、卫生间排水大样图、给排水系统图、排水系统图;

电气图:图纸目录、电气说明、等离子电位作法、强电系统图、弱电系统图、照明布置图、插座布置图、弱电布置图、基础接地布置图、屋顶防雷布置图。

本套图纸为A3图纸+高清效果图,设计师推荐!

115平旋转楼梯三层复式别墅房屋设计图,含外观效果图

115平旋转楼梯三层复式别墅房屋设计图,含外观效果图

旋转楼梯三层复式别墅房屋设计图

旋转楼梯三层复式别墅房屋设计图

旋转楼梯三层复式别墅房屋设计图

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
