室内装饰设计图类型分类,十一种你全知道吗?

时间:2017-12-21 10:23作者:图纸之家点击:

室内设计施工图纸分为的种类还是比较多的,不同种类的图纸起不同的作用。下面就一起来看下小编整理的十一种图纸类型,要是还有其他类型的图纸未整理到,欢迎大家补充说明!

一:原始平面图

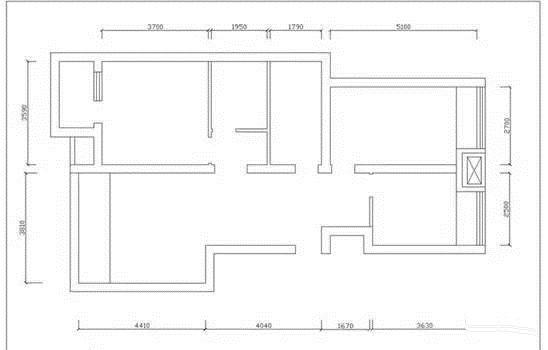

该图纸是在测量房后所画的第一张图纸,图纸为一些基本的内容,主要作用是标注出房型的尺寸层高、原始管路及门洞等。其实最有可能出现猫腻的就是这张图纸了,要是尺寸不对,各种的成本费用都在在这上面加。所以这里一定要小心谨慎,最好自己亲自用卷尺进行测量。

室内装饰设计图类型分类,十一种你全知道吗?

二:平面布置图

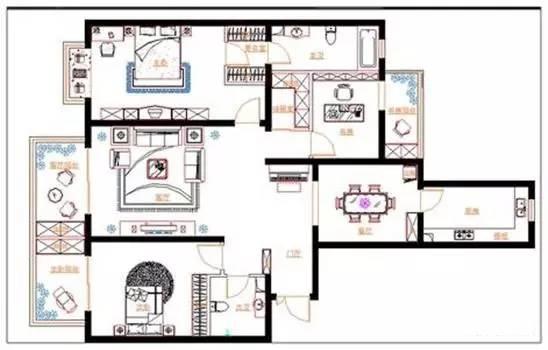

这个图纸是合理的规划平面布置图,可以说是最考验设计师水平的图纸了。通过这张图纸,我们就能很清晰的各个区域的功能合理的进行划分。其中图纸中的家具尺寸是否准确,会不会影响到日常生活,很多经验不够的的设计师往往不会考虑到。

室内装饰设计图类型分类,十一种你全知道吗?

三:墙体改建图

设计师会用斜线表明需要进行拆除的墙体,用实心的粗线表示新砌的墙体,这样进行标注普通人也能很清楚的看出墙体的改动了。但是要注意的是,在进行改动之前一定要参考原始的土建图,不要把承重墙也给进行修改改了,那样是会出大问题的。

室内装饰设计图类型分类,十一种你全知道吗?

四:地面材质图

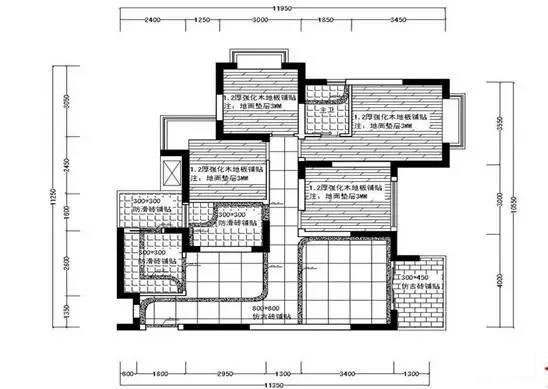

一般都是用来标注地面所用的材质种类,是瓷砖还是地板,拼铺走向、图案及不同材料的分界。一张好的地面材质图都能够数出地砖的使用数量,这样在预算上别人就不能做手脚了。

室内装饰设计图类型分类,十一种你全知道吗?

五:插座分布图

很多业主在后期使用的过程中会埋怨插座的数量不太够,想必这是因为当时的插座分布图考虑的不够清楚。插座的位置和数量其实在图中都能够很好的体现,同时在设计的时候需要避开门窗、家具等,不然这个插座也是白装的。

室内装饰设计图类型分类,十一种你全知道吗?

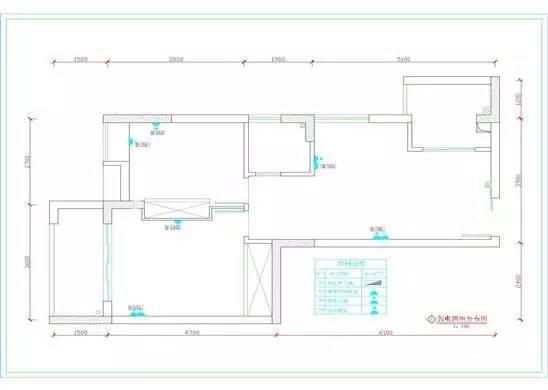

六:弱电分布图

音响线、电视线、电话线、网络线都是属于弱电的范围,布置的时候要考虑其相互之间的干扰性。现在很多家庭在装修的时候,都会考虑背景音乐、灯光控制等智能家居系统,最好能让专业的智能家居公司来设计,也会出具相关的布线图。

室内装饰设计图类型分类,十一种你全知道吗?

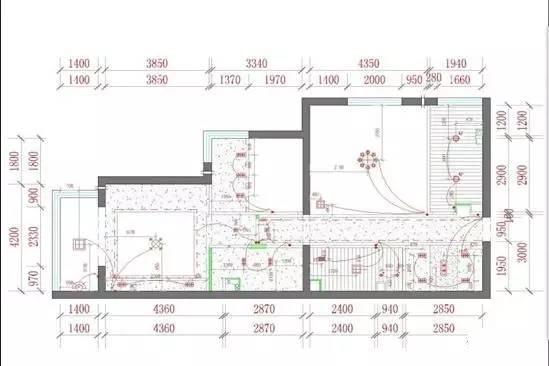

七:天花吊顶图

能看出天花吊顶的走向和顶部灯具的位置,图中应该详细标出吊顶的平面造型、尺寸以及距离地面的高度。一般来说,吊顶的尺寸标注方式有2中,一种是从地面到顶部的标高,一种是屋顶到吊顶下口的距离。

室内装饰设计图类型分类,十一种你全知道吗?

八:开关布置图

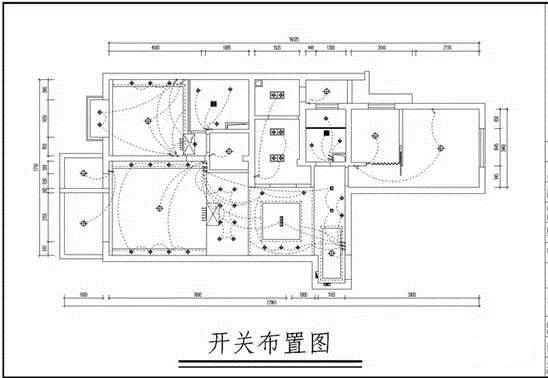

开关布置图要注明房间离所有开关的位置及每个开关锁控制的电器、灯源等,同时要注明开关的种类,一面安装时混淆。有的时候开关布置图会与照明平面图画在一起,常用的灯可以多设置几路控制,能起到节能的作用。

室内装饰设计图类型分类,十一种你全知道吗?

九:给水布置图

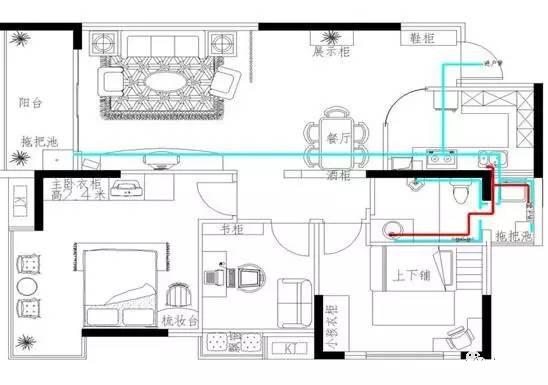

给水图上要标明卫生间、厨房等处的给、排水线路的平面布置图,还应该标注出冷热水的具体分布。如果有可能,尽量要装潢公司免费提供光盘影响记录,标注。

室内装饰设计图类型分类,十一种你全知道吗?

十:节点详图

施工中有一些关键部分的施工是具有难度的,设计到某些具体施工工艺的就需要绘制这些图纸,在途中标明造型尺寸,表明材料等。一般这种图纸给施工人员讲的比较多,设计师会为施工人员进行讲解的。

室内装饰设计图类型分类,十一种你全知道吗?

十一:立面图立面图

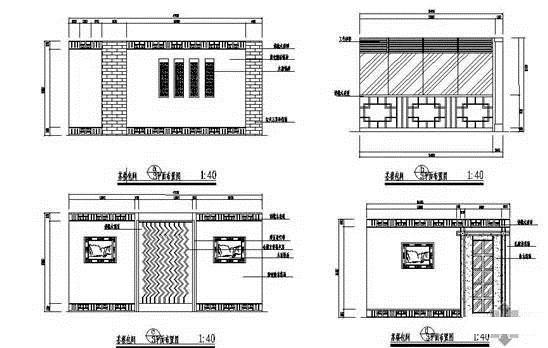

展示的是从水平的角度看到房间局部的剖面,设计师一般都是画出主要墙面的立面图,业主最好需要要求设计师将其他墙面的立面图,看立面图需要结合平面布置图,这样看起来才能更清楚。

室内装饰设计图类型分类,十一种你全知道吗?

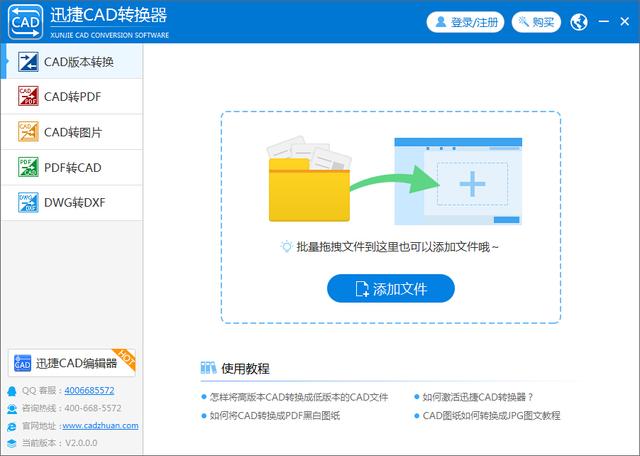

现在使用电子档的设计图纸是越来越多,有时候要将图纸传给别人又不想让自己的图纸信息泄露,一般会将DWG文件转换为其他格式的文件,这里可以使用迅捷CAD转换器进行转换为PDF、图片等格式的文件!
