CAD中三维模型怎么倒斜角?

时间:2018-02-23 12:39作者:图纸之家点击:

年前在公众号发了一个三维建模的练习,练习中用多次用到了倒角,但当时并没有讲解清楚,倒角的操作在视频中也是一带而过,导致有网友在完成练习过程中遇到了困难,觉得有必要将其中倒斜角的操作单独讲一下。

CAD中三维模型怎么倒斜角?

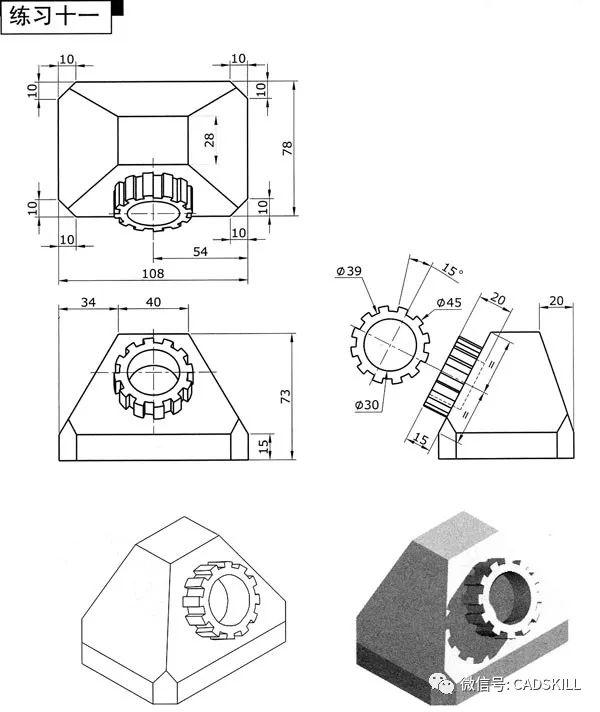

首先这个模型中顶面四边有几个大斜角,然后四个竖边还有10X10的小斜角。我们首先要将四个大斜角的倒角距离算出来。

首先算出在高度方向偏移的距离=73-15=58,然后再算各边水平面上的偏移,两个侧边的偏移已经标出来了,是34,后面偏移也标出来了,是20,前面的偏移需要算一下,等于78-28-20=30。结果就是:两个侧边的偏移距离分别是58和34,前面边的偏移距离分别是58和30,后面变的偏移距离分别是58和20。

CAD中圆角(fillet)、倒角(Chamfer)的一些技巧

CAD倒角怎么用?CAD倒角中的角度怎么设置?

下面以一个侧边为例来练习三维倒角的操作。

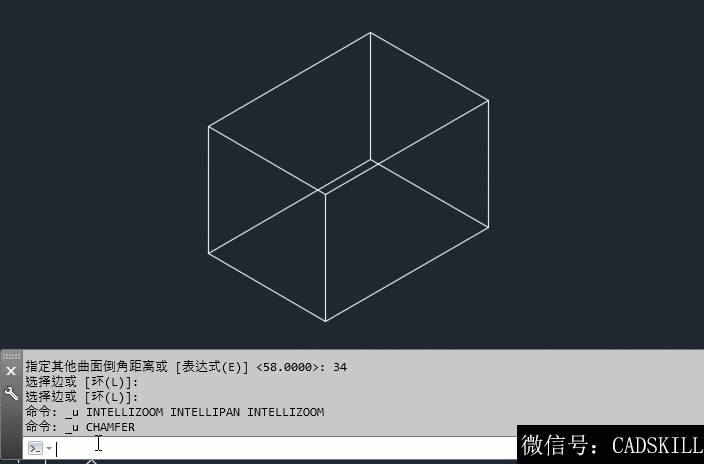

1、输入BOX命令,绘制一个108X78X73的方体,切换到西南轴侧视图。

2、输入CHA回车或在面板或工具栏中单击倒角按钮,执行倒角命令。

3、首先拾取顶面左侧的一条边,拾取边后方体的一个面会亮显,同时会让输入曲面选择选项,也就是让我们选择一个倒角的基面,如下图所示。

如果不想用亮显的面作为基面,可以输入N回车切换到下一个,也就是顶面。通常直接回车使用亮显的面作为基面就可以,只是基面不同,倒角值输入的顺序会有所不同。

4、回车,直接用侧面作为倒角的基面,此时会提示输入基面的倒角距离,输入58,回车。

5、命令行会提示输入其他面的倒角距离,输入34,回车。

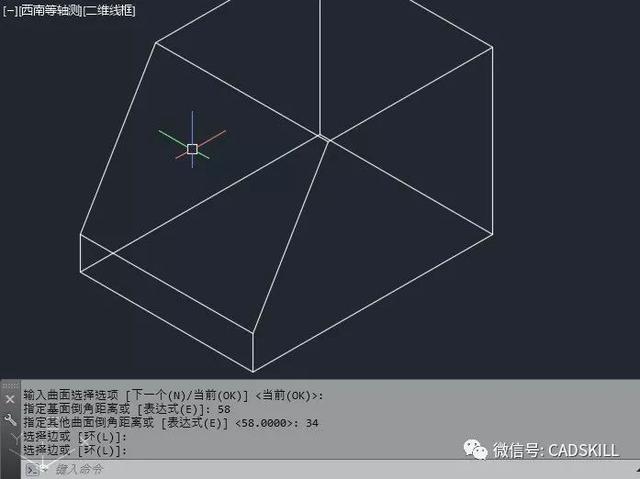

6、命令行提示选择边或环,再次单击侧边后,回车,倒角就完成了,如下图所示。

CAD中三维模型怎么倒斜角?

在设置好倒角距离后,输入环(L)选项可以将基面的所有边选中一起进行倒角;选择一条边后会继续提示选择边,此时还可以选择基面的其他边,回车是确认选择。。

上面介绍了三维倒角的基本操作捕捉,如果还不清楚,可以看一下下面录制的视频。

CAD中三维模型怎么倒斜角?

希望通过这个讲解后能帮助大家熟练掌握三维模型倒斜角的操作。

更多CAD使用技巧请关注我的头条号或公众号
