每日一贴——你知道CAD的0层与其他图层有什么不同吗?

时间:2018-03-07 22:56作者:图纸之家点击:

新建一张控图就会默认带一个0图层,很多初学者对图层不太了解,将所有图形都绘制0层上,后来发现编辑图形的颜色、线型、线宽等属性,控制图形打印的参数都很麻烦,因此学会使用图层也是初学者很重要的一门功课。

每日一贴——你知道CAD的0层与其他图层有什么不同吗?

图层相关设置和工具太多了,之前也发过不少文章介绍图层,这里就不在细讲了,就只问一个问题:

你知道0层和其他图层有什么不同吗?

下面我就来给大家介绍一下0层到底与其他图层有什么不同:

1、每个CAD图纸文件都有0层,新建文件也至少有一个0层。

如果模板文件中保存了其他图层,新建文件时也会带上这些图层,但CAD默认的模板文件通常只有0层。

2、即使0层上没有任何图形,也不能删除或重命名。

其他图层可以随时改名字,如果其他图层上没有任何图形,我们就可以删除图层或者清理PU这个图层。

3、图形绘制到0层上然后做成图块,然后将图块插入到其他层,图块中的图形也会在插入层,这样可以方便通过图层来控制图块的显示和颜色等属性。

如果图形绘制到其他图层上然后做成图块,无论图块插入到哪个图层,图块内的图形都还在原来的图层上。关闭原图形所在图层,图形就会不显示;如果图形的属性是随层的,它的属性跟随原图层变化,而不随所插入的图层变化。

创建图块时应如何设置图层、颜色等特性?

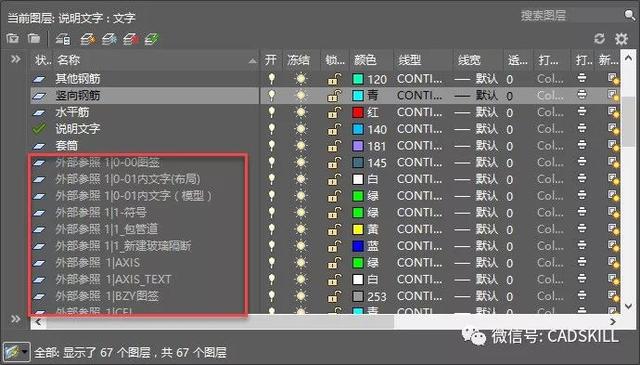

4、当图纸作为外部参照插入到其他图纸中时,外部参照的0层会使用当前图纸0层的属性,因此在图层列表中看不到外部参照的0层,如下图所示。

每日一贴——你知道CAD的0层与其他图层有什么不同吗?

如果你的图形绘制在0层上,0层设置成了虚线,设置成了红色,当你把这个图形作为外部参照插入到另一张图纸中,如果那张图纸的0层是实线,颜色是白色,你会发现外部参照0层上的图形也变成了实线,颜色也变成了白色。

正是因为0层有这些特殊特性,在CAD帮助里很早就建议大家:

创建几个新图层来组织图形,而不是将所有图形均创建在图层“0”上。

这也正是我给大家的建议。网上流行的关于0层的说法,虽然不太准确,但更容易记忆:

0层是用来创建图块的,不要在0层上画图。

当然,图块的图形不一定非放到0层,是否放在0层上取决于你想怎么控制图块内部图形的属性。

0层和其他层的这些区别你之前都知道吗?

如果想更深入了解图层的其他知识,请通过菜单或目录查看公众号发布的其他关于图层的文章。

更多CAD使用技巧请关注我的头条号和公众号。
