每日一贴—CAD坐标输入的相关问题和技巧

时间:2018-03-04 02:45作者:图纸之家点击:

我们看到的教程中刚开始都会介绍坐标怎么输入,什么相对坐标、绝对坐标、极坐标等,而且在命令行或图形窗口输入效果还不一样,初学者经常会糊涂,下面就针对输入坐标的几个常见问题讲解一下。

CAD中什么是绝对坐标,什么是相对坐标?CAD都有哪些坐标输入方式?

为什么输入坐标带@和不带@效果一样?

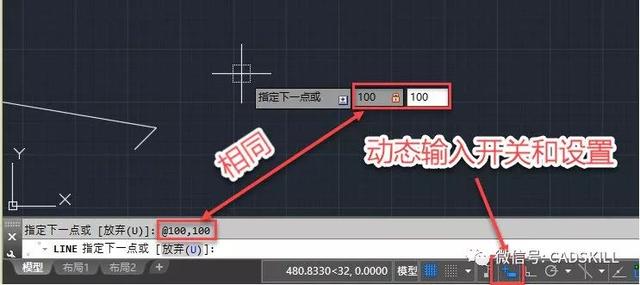

有网友按照教程绘图时发现这样一个问题,教程里讲输入相对坐标是前面要加@符号,但为什么加@和不加@都一样,这是怎么回事呢?

首先要知道光标停留在不同位置输入坐标的效果是不同的,在命令行输入默认是绝对坐标,输入相对坐标的时候需要加@号,而在图形窗口中默认会用动态输入(DYN)方式输入,默认是相对坐标,输入相对坐标不需要加@号。

每日一贴—CAD坐标输入的相关问题和技巧

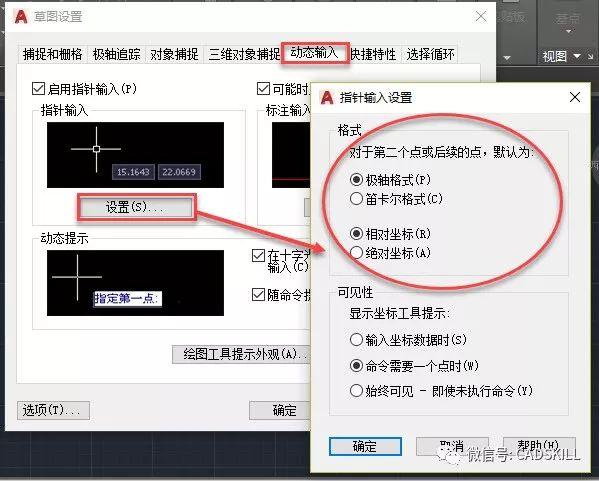

动态输入默认使用相对坐标,而且是极坐标(距离 角度),这些都可以右键单击动态输入按钮后在动态输入对话框中设置,如下图所示。

每日一贴—CAD坐标输入的相关问题和技巧

注意上面对话框中的文字:对于第二点或后续的点,默认为,当输入第一点时,因为没有相对坐标的概念,所以在动态输入的时候输入的坐标跟命令行是一样的。而且动态输入时也可以通过输入#号切换成绝对坐标。

动态输入默认是打开的,大家在输入坐标的时候很少专门将光标移动到命令行处输入坐标,因此应该跟清楚动态输入的技巧。

因为默认是极坐标,当拖动光标的时候,动态输入就会显示光标距离上一点的距离和角度,当要输入XY坐标时,仍按X,Y的方式输入,输入,号后,就可以输入Y坐标。当要输入相对长度和角度时,输入距离后,可以按常规输入<切换为角度,也可以按TAB键切换到角度输入框。

如果能利用辅助工具确定方向,直接输入长度即可

在实际绘图的过程中很少输入完整的坐标,因为图纸中水平、竖直的线比较多,其实倾斜,也通常是15、30、45、60类似比较规整的角度,绘制这类图形,只需借助正交F8、极轴、对象捕捉等方式用十字光标先确定角度,然后直接输入长度后回车即可,可以省略角度输入的步骤。

公众号相关文章:

什么是CAD的极轴追踪?CAD极轴如何使用?

CAD的对象捕捉选项如何设置?CAD对象捕捉有哪些选项?

我们可以先输入角度后输入长度

如果只知道线的角度,长度不确定,需要利用其它图形修剪,在绘制直线的时候,可以先输入:<角度,回车,然后再拖动光标来确定线要画多长。

公众号相关文章:在CAD中画线是否可以先确定角度然后再设置长度?

为什么输入坐标时提示:需要点或选项关键字?

初学者还经常会遇到这样的情况,输入坐标值后回车,图形没有出来,命令行或动态输入提示“需要点或选项关键字”,如下图所示。

每日一贴—CAD坐标输入的相关问题和技巧

遇到这种情况时以为自己输入错误,反复输入几次总是如此。其实不是输入错了,是输入法错了,应该是当前是中文输入法,主要是用了全角的标点符号或数字,通常是标点符号的问题,例如输入坐标要用到的逗点,如果变成了中文的逗点,例如100,100,由于CAD不识别中文的逗号,就会出现上面的提示。如果英文字母和数字也被设置为全角,输入命令和数字都会不识别。

以上是初学者在输入坐标时容易遇到的几个小问题,这里简单地讲一下,希望对大家用帮助,如果想深入了解相关工具和操作,请查看公众号中的相关文章。

更多CAD使用技巧请关注我的头条号或公众号
