新农村三层房屋设计图纸(含效果图),农村小别墅图纸推荐

图纸编号:S016 占地面积:116.15平方米(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:688元 原价1098元
推荐等级:★★★★★
发布时间:2014-12-24
官方网站:https://tuzhizhijia.com 主体造价:20~24万(仅供参考)
软件介绍
图纸介绍:新农村三层房屋设计图纸,含全套施工图和效果图,新农村住宅设计图精选。
占地面积:11.5m×10.1m,120平方米左右;
建筑层高:三层;
屋顶形式:坡屋顶,建筑总高度10.91米(含屋顶);
设计功能:一层:堂前、客厅、烤火间、卫生间1、农具间、厨房、老人房(附卫生间2);二层:客厅、主卧、卫生间3、次卧、次卧、次卧、卫生间4、阳台;三层:晒台、客卧、阳台、储藏室、客卧、卫生间5。

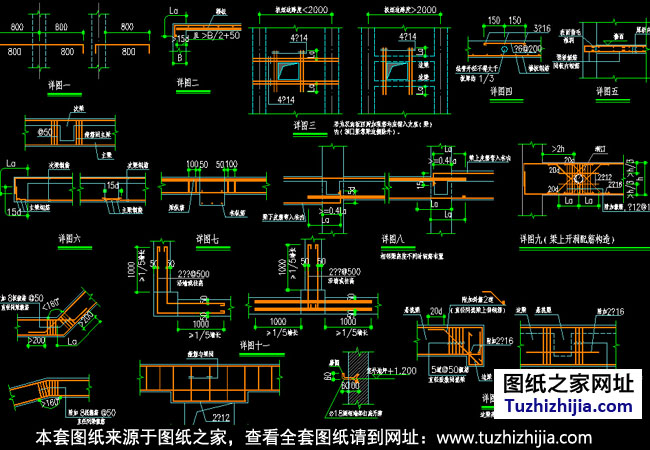

图纸目录:建筑设计说明、东立面图、西立面图、南立面图、北立面图、1-1剖面图、一层平面图、二层平面图、三层平面图、屋顶层平面图、楼梯大样1、楼梯大样2、楼梯详图、门窗大样及门窗表、卫生间大样、节点详图A、节点详图B;结构:结构设计总说明、结构构造详图、基础平面布置图、基础详图、一层柱位布置图、二层柱位布置图、三层柱位布置图、3.570m梁施工图、6.570m梁施工图、屋面梁施工图、3.570m楼板配筋图、6.570m楼板配筋图、屋面板筋配筋图、楼梯结构平面图及节点图、楼梯结构平面及结构剖面图、楼梯梯段配筋图、效果图等。
本套图纸包括DWG(可编辑修改,可打印出图)和高清PDF(不可编辑修改,可打印出图)两种格式。
新农村三层房屋设计图纸效果图
建房实拍案例图

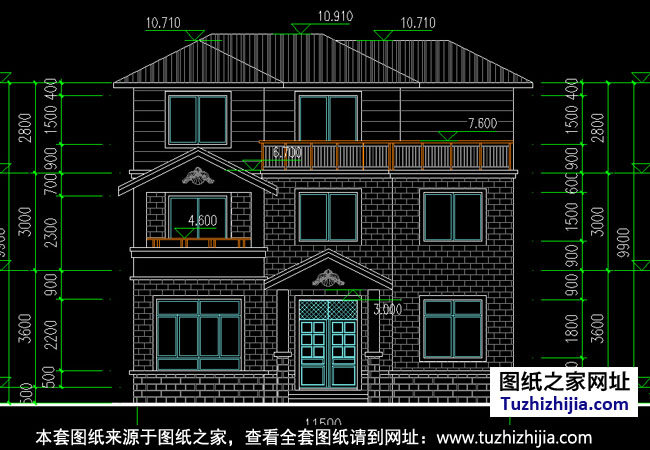

新农村三层别墅设计图纸

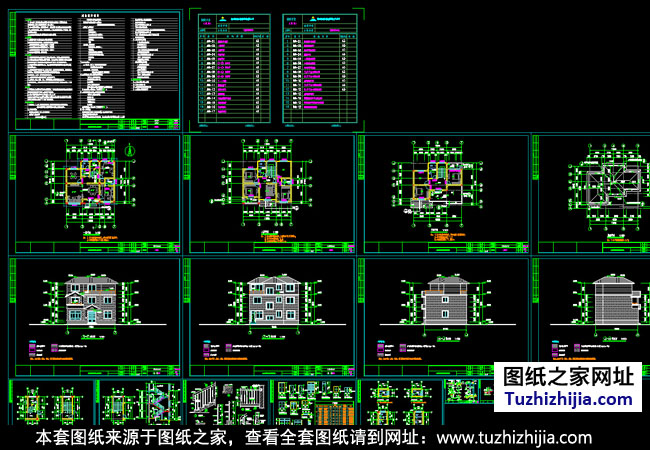

新农村三层别墅设计平面图
如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
