140平四层复式别墅房屋设计图,带外观效果图

图纸编号:F4900 占地面积:140平方米(尺寸/户型可定制)
建筑结构:未知
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2017-07-27
官方网站:https://tuzhizhijia.com 主体造价:60万左右(仅供参考)
软件介绍

图纸介绍:本户型为140平四层复式别墅房屋设计图,带效果图,外观高端大气,内部空间利用高、功能齐全,分区合理,一层门厅隔断可以不建,这样更敞亮,二层如果需要客厅,可以把书房的隔断去掉。

占地面积:12.40m*11.80m,140平方米左右;
建筑层高:四层;
建筑高度:15.57米(含屋顶);
设计功能:

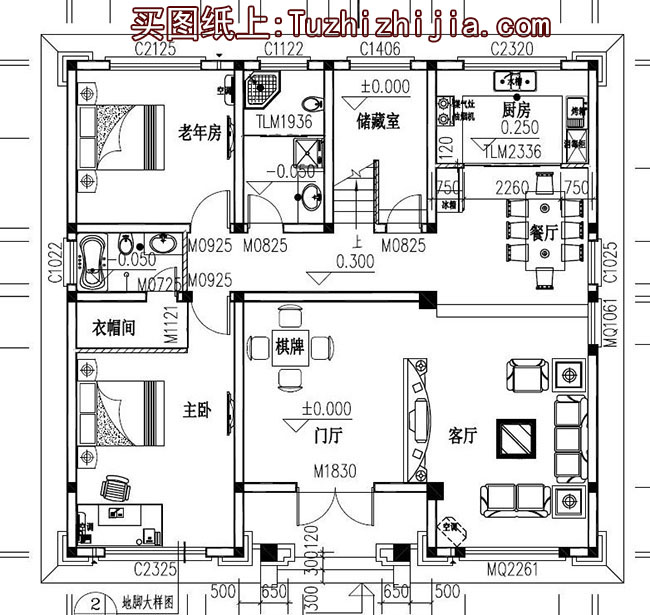

一层户型展示:门厅(隔断可以不建,更敞亮)、客厅、餐厅、厨房、主卧(带衣帽间和卫生间)、卧室、卫生间、储藏间(楼梯下面);

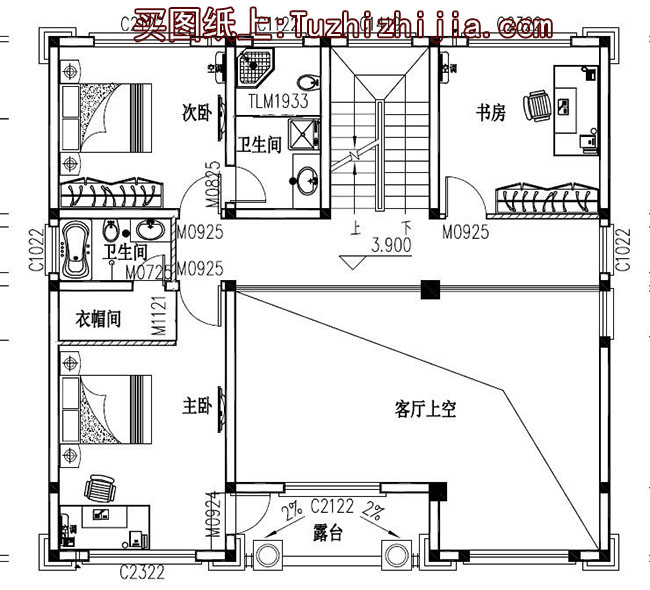

二层户型展示:客厅上空、主卧(带衣帽间和卫生间)、卧室、书房(去掉隔断可以做小客厅)、卫生间、露台;

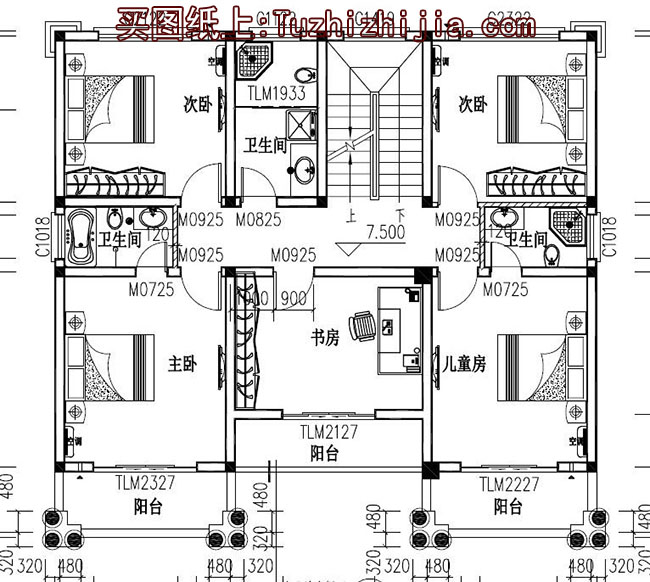

三层户型展示:主卧(带衣帽间和卫生间)、儿童房(带卫生间)、次卧x2、书房、卫生间、阳台x3;
四层户型展示:家庭影院室、健身房、阳光房、换衣室、卫生间、露台;
图纸目录:
建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;
结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;
给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;
电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;
本套图纸含全套A3施工图+高清效果图,拿到即可施工!

140平四层复式别墅房屋设计图,带外观效果图

140平四层复式别墅房屋设计图,带外观效果图

140平四层复式别墅房屋设计图,带外观效果图

140平四层复式别墅房屋设计图,带外观效果图

140平四层复式别墅房屋设计图,带外观效果图

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
