CAD多行文字这些参数你设置过吗?

时间:2018-04-27 17:20作者:图纸之家点击:

CAD的文字分为两种,一种是单行文字,一种是多行文字。单行文字就是每个文字对象只有一行,而且格式比较单一。多行文字对象则可以写多行,并且可以设置段落、分栏等各种格式。

CAD的多行文字编辑器就像一个小的WORD软件,功能非常丰富,下面简单给大家介绍一下多行文字编辑器的操作技巧和需要注意的问题。

不同版本CAD的多行文字编辑器的界面不太一样,早期版本是一个对话框,在对话框中编辑完文字才能看到文字在图面上的效果,这种方式经常会因为无法预知在图面上的效果而需要反复编辑。

到了高版本,实现了在位编辑,文字编辑框变成了完全透明的效果,文字做到了所见即所得,以前的对话框演变成了工具栏和标尺,到了高版本,有了RIBBON界面后,文字编辑器被放到了顶部的面板中,图形窗口中只能看到标尺。

高版本功能更全,下面我们就用高版本给大家进行介绍。

一、设置多行文字的样例文字

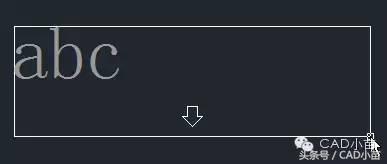

执行多行文字T命令后,在拖动确定多行文字时会显示abc三个字母,这个字母就是多行文字的样例文字,如下图所示。

CAD多行文字这些参数你设置过吗?

大家平时可能没有关注过这几个字母,其实它可以给我们提供很多的信息,它显示的就是当前文字样式的效果,我们可以通过它判断当前文字样式是否正确,文字高度是否合适,从而及时调整文字样式或字高。

因为我们经常要输入中文,将这个样例文字设置为中英文结合的字符串,就可以更好低利用这个样例文字。

设置方法如下:

1、输入MTJIGSTRING,回车

2、输入我们需要的字符串,例如CAD小苗。

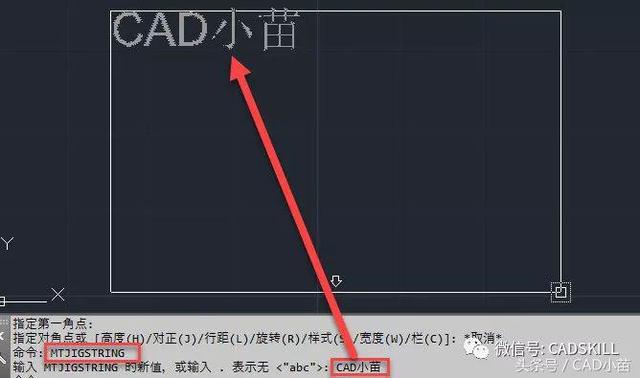

3、然后在执行多行文字T命令,拖动时查看样例文字的效果,如下图所示。

CAD多行文字这些参数你设置过吗?

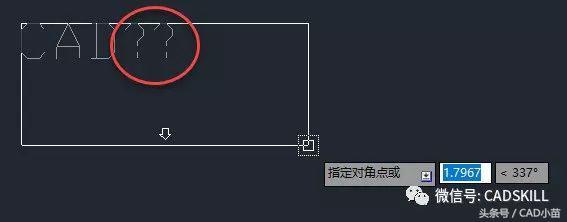

如果文字样式不支持中文或有问题,就会显示下面的效果。

CAD多行文字这些参数你设置过吗?

这样我们就知道文字样式不对,要么换文字样式,要么重新设置文字样式的字体。

另外样例文字可以告诉我们文字的高度是否合适,如果高度看上去很小或很大,此时看一下命令行的提示,看看当前的文字样式是什么和文字高度是多少,如下图所示。

CAD多行文字这些参数你设置过吗?

很遗憾!并不是AutoCAD所有版本的多行文字的样例文字都支持加入中文。我试了AutoCAD2011和2014,2011版就无法输入汉字,只能输入数字和字母;2014版就可以支持将汉字作为样例文字了。我可以确定2011以下版本的样例文字不支持汉字,2014以上版本可以支持汉字,至于2012和2013,如果大家有用的,可以试试。浩辰CAD是可以支持输入中文的样例文字的。

二、在书写文字前先设置好文字样式

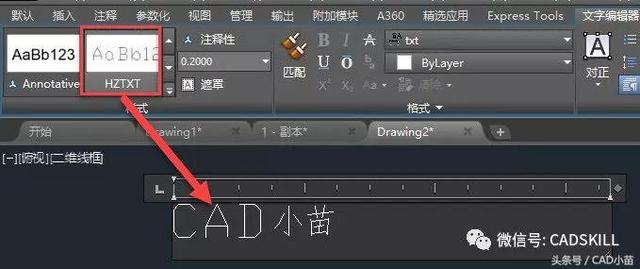

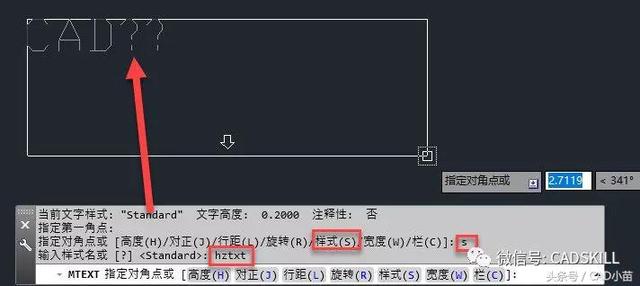

在书写文字最好先设置好当前文字样式,如果忘记了设置当前文字样式,在创建多行文字时,在拖动的过程中注意观察样例文字和命令行中显示的当前文字样式。如果发现文字样式不对,有两种选择:先退出设置好当前文字样式后再写多行文字;直接输入S,回车,输入多行文字要使用的样式名,如下图所示。

CAD多行文字这些参数你设置过吗?

在命令行修改文字样式有两个问题:首先我们要记得住文字样式的名字,另外就算文字样式已经修改了,样例文字显示的效果并不会更新,不过者不影响随后输入文字的效果,如下图所示。

CAD多行文字这些参数你设置过吗?

如果在之前不设置好文字样式,开始输入文字的时候才发现文字样式不对,在多行文字编辑器里虽然可以调整文字样式或字体,但有可能出现多行文字内有多个字体设置的问题,可能出现的问题在前几天的文章中已经说了。

相关文章:CAD设置和使用文字样式需要注意的问题?

三、文字高度也最好先设置

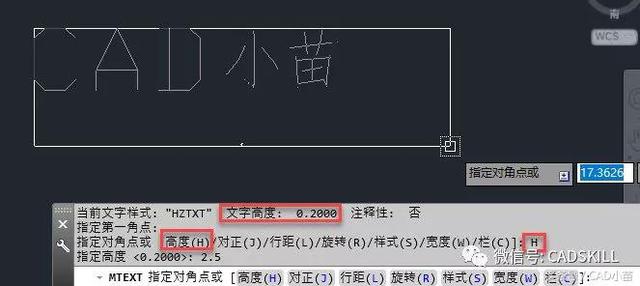

前面已经介绍了,在拖动确定多行文字范围的过程中,通过样例文字和命令行提示可以知道为文字的当前高度是否合适,所以我们不要着急确定多行文字的范围,最好先设置文字高度,输入H后回车,输入文字高度值后回车,如下图所示。

CAD多行文字这些参数你设置过吗?

当然也可以先确定范围后在多行文字编辑器中修改文字高度,但最好不要在输入文字后在调整文字高度,因为在多行文字编辑器内单独设置高度可能会导致后期编辑的时候出现一些问题,尤其是低版本,当然如果后续不需要再调整文字的高度的话,问题也不大。

四、书写文字前可以设置旋转角度

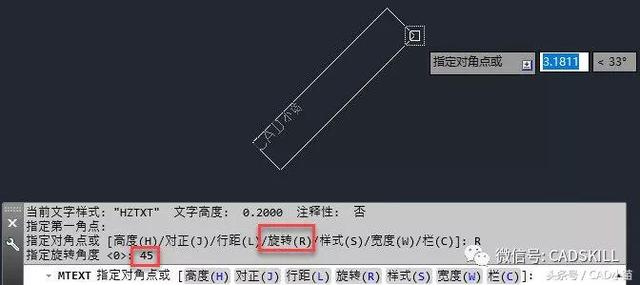

如果我们要书写倾斜一定角度的文字,可以在确定第二个角点的时候输入R,然后输入文字的旋转角度。

CAD多行文字这些参数你设置过吗?

在确定多行文字范围前还可以设置对齐方式J、行距L,宽度W和分栏C数,这些参数可以输入文字后再设置。

五、如何输入特殊符号

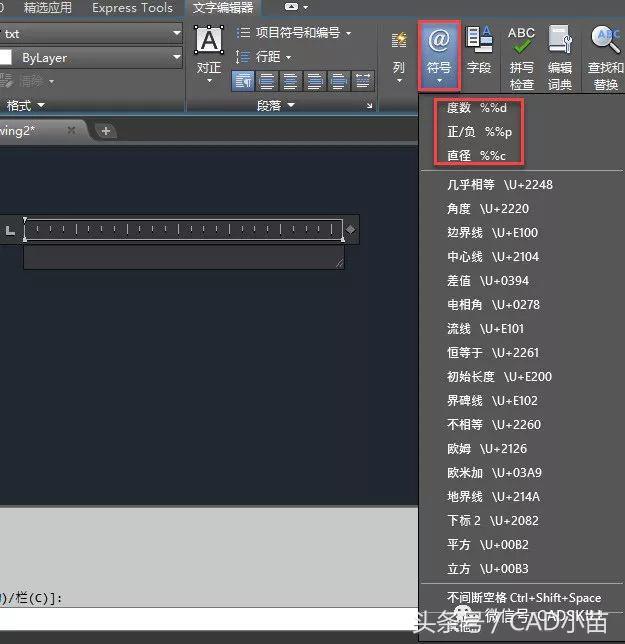

在多行文字编辑器里可以通过输入%%C和%%D来直接输入一些特殊符号,也可以直接在多行文字编辑器的下拉列表中直接选择一些已经列好的特殊符号,如下图所示。

CAD多行文字这些参数你设置过吗?

度数、直径和正负号可以通过特殊输入方式来输入,下面的哪些符号后面标示的是这些字符的UNICODE编码,有了这个列表,我们只要选取就好,无需再想怎么输入了。

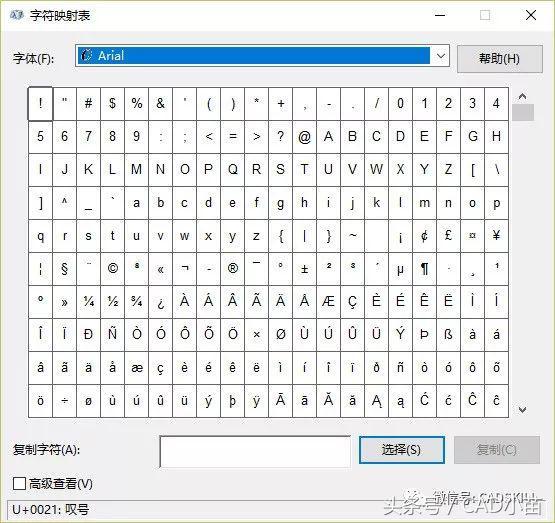

除了这些符号外,单击列表最下方的:其他....,可以打开字符映射表都计划框,可以选择符号并复制粘贴到多行文字编辑中,如下图所示。

CAD多行文字这些参数你设置过吗?

公众号相关文章:CAD如何输入特殊符号,如直径、钢筋符号等?

六、如何书写上下标

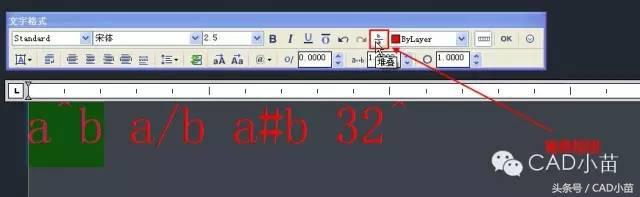

在CAD里将上下标、分数等特殊的文字格式成为堆叠文字,可以通过在文字前后输入上下标的符号:^ / # ,然后选中文字和符号后单击堆叠按钮,就可以创建上下标的效果,如下图所示。

CAD多行文字这些参数你设置过吗?

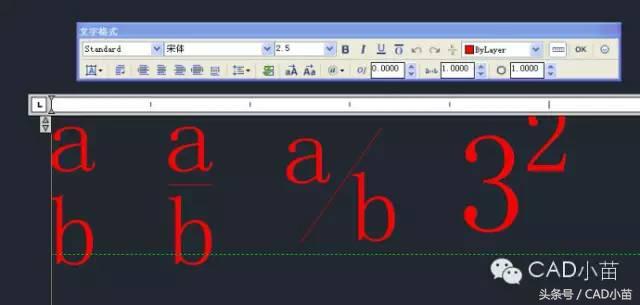

设置堆叠效果后如下图所示。

CAD多行文字这些参数你设置过吗?

关于堆叠文字的详细讲解请参看下面的文章:CAD如何输入上下标和分数?堆叠功能怎么用?

上面介绍了多行文字创建中大家不太关注的一些参数和使用技巧,多行文字编辑器里还有很多的参数,这里就不再一一讲解了,大家可以看看公众号之前发布的相关文章。

以上技巧适用于AUTOCAD和浩辰CAD等同类的CAD软件。
