CAD打印的基本操作和重要的注意事项

时间:2018-05-15 16:59作者:图纸之家点击:

如果需要打印图纸,在开始画图之前就要考虑到打印输出的需要,要用多大纸张?打印比例应该设置成多少?打印后的字高、线宽、颜色应该设置成多少?

要想正确地打印图形,不光是打印设置要正确,关键绘图时就要做好与打印相关的设置!否则你无论怎么改设置也没有用,比如图纸文字高度要求为3毫米,你直接就设置成3毫米,但却需要1:100打印,文字打印时被缩小了100倍,你会发现文字根本看不见,只是点或线,只有将字高设置成300,才能保证出来的文字是正确的。

相关文章:《CAD中的各种比例你了解多少?》

CAD打印的基本操作和重要的注意事项

CAD的打印对话框相对于WORD等其他文档打印来说更复杂,对于初学者来说有一定难度,就是一些资深设计师也经常会在打印中遇到问题。

为了帮助初学者快速掌握CAD的方法,简单给大家讲一下打印的基本操作步骤和一些重要的注意事项。

CAD打印的基本操作步骤

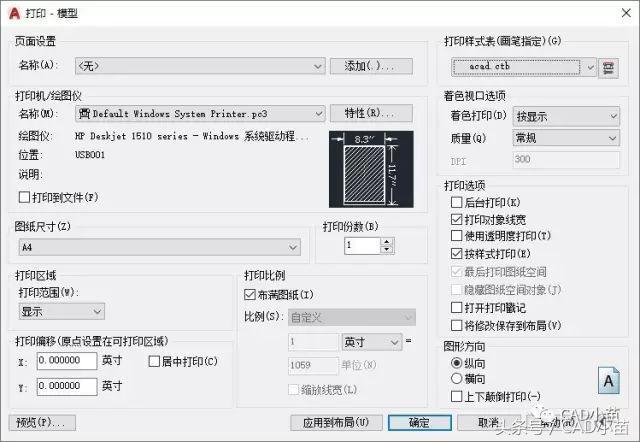

在顶部快速访问工具栏单击打印按钮或者直接输入PLOT命令(低版本没有顶部的快速访问工具栏,直接在工具栏单击打印按钮即可),打开打印对话框,如下图所示。

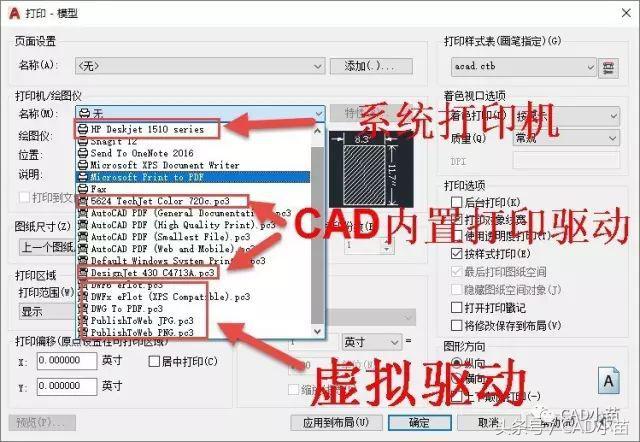

1、选择打印机/绘图仪

打印的第一步就是选择打印机/绘图仪,其实就是选择一种用于输出的打印驱动。

CAD的打印驱动分为两种:

一种是可以打印纸张的打印设备,包括小幅面的打印机和大幅面的绘图仪。可以直接使用操作系统安装的打印驱动,CAD也提供了内置的惠普、奥西等打印机或绘图仪的驱动,可以直接安装使用。

一种是可以打印输出文件的虚拟打印驱动,例如用于输出PDF、JPG、EPS、DWF等各种文件的驱动,可以是CAD内置的,也可以是其他软件安装的。

CAD打印的基本操作和重要的注意事项

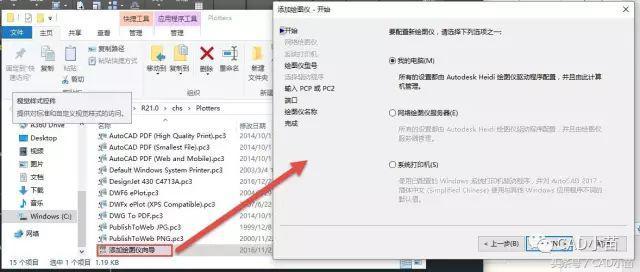

内置打印驱动和虚拟打印驱动都可以在文件菜单下通过绘图仪管理器中添加,如下图所示。

CAD打印的基本操作和重要的注意事项

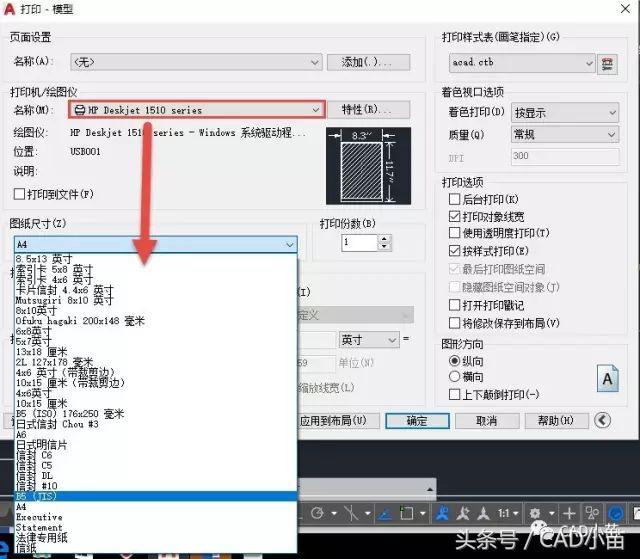

2、选择纸张

选择打印机后,纸张列表就会显示当前打印机支持的各种纸张,一般情况下在列表中选取一种标准纸张就好了。如果使用的是大幅面的绘图仪,我们可以自己定义纸张尺寸,有些单位将纸张的长度设置成了15米甚至更长的图纸。

用多大纸张在画图之初就应该定好了,因为我们会根据打印纸张的大小选用对应的图框,设置合理的文字高度、标注样式。在正式打印大幅面图纸前有时会打印一张A4的小样,检查一下打印效果是否正确。

CAD打印的基本操作和重要的注意事项

3、设置打印区域

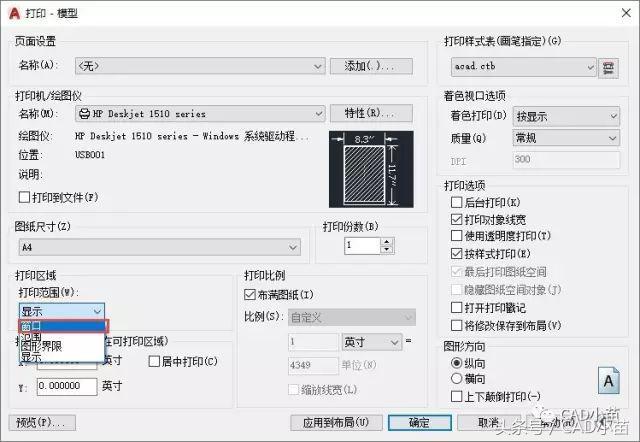

也就是我们要打印的图面区域,默认选项是显示,也就是当前图形窗口显示的内容,还可以将打印范围设置为窗口、范围(所有图形)、图形界限(LIMITS设置的的范围。如果切换到布局的话,图形界限选项会变成布局。窗口是比较常用的方式。

CAD打印的基本操作和重要的注意事项

相关文章:

《CAD需要掌握的视图调整技巧》

《什么是CAD的图纸界限(LIMITS)?图纸界限有什么作用?》

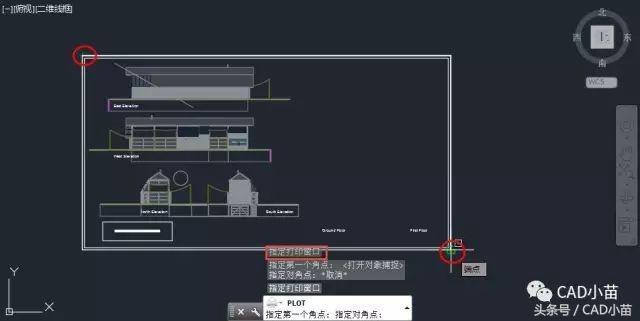

在下拉列表中选择"窗口",打印对话框会关闭,命令行提示我们拾取打印范围的对角点,如图所示。

CAD打印的基本操作和重要的注意事项

拾取完两点后会自动切换回打印对话框。

4、设置打印比例

如果只是打印一张A4小样看效果,比例设置比较简单,直接单击勾选“充满图纸”,让软件自动根据图形和纸张尺寸去计算比例即可。

如果正式打印,就需要严格按照图纸上标明的、我们预先设定好的打印比例去打印,例如选择1:100或1:1。

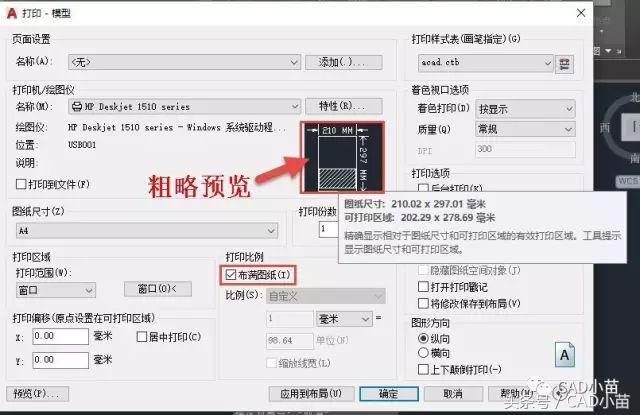

在打印对话框中间有一个粗略的预览,可以看出图形在纸张排布的粗略效果,通过这个预览可以检查图纸的方向、比例和位置是否合适。

CAD打印的基本操作和重要的注意事项

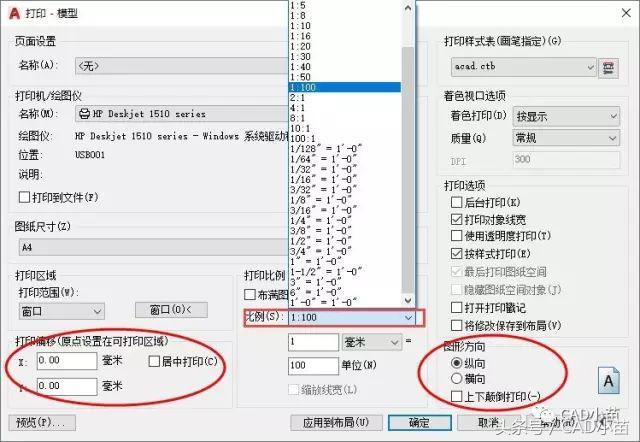

如果预览框中显示打印范围在图纸上方向不对,或者某一侧超出了打印区域(边框显示为红色)我们可以根据情况调整图纸的横纵向,设置居中打印和图形的位置偏移,如下图所示。

CAD打印的基本操作和重要的注意事项


如果在画图前就规划好了图纸尺寸和打印比例,而且使用了非常标准的图框,打印的时候一般不会出什么问题。

5、设置打印样式

如果对图形的输出颜色和线宽没有要求的话,纸张和比例设置合适后就可以打印了。

很多行业和单位对打印的颜色和线宽有严格的要求,因此在绘图时就会根据需要设置不同的颜色或线宽值,然后在打印对话框里就可以通过打印样式表来设置输出的颜色和线宽了。

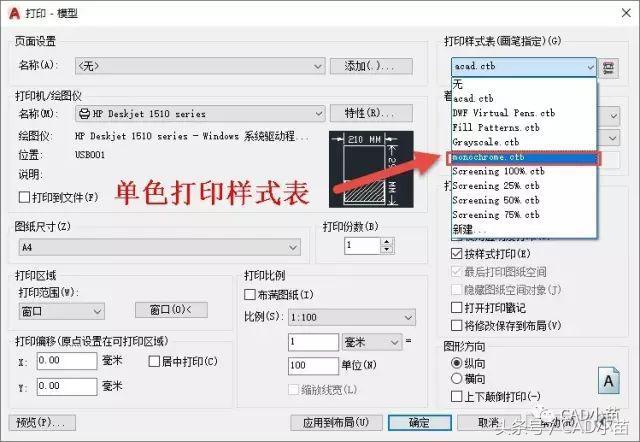

在打印样式下拉列表中选择一种打印样式,如单色打印请选择Monochrome.ctb,如彩色打印请选择acad.ctb,如果灰度打印请选择grayscale.ctb。

CAD打印的基本操作和重要的注意事项

这些预设的打印样式表只是定义了常规的输出颜色,如果我们对输出颜色没有特殊需要,在图中通过图层或特性给图形设置好了打印线宽,选择打印样式后就可以直接打印。

如果图中设置了颜色,但没有设置线宽,可以在打印样式表中设置每种颜色(255种索引色)的输出线宽,设置完后点“保存并关闭”即可。

相关文章:

《CAD打印样式表如何设置?CTB和STB有何区别?》

《在CAD打印时怎么设置打印输出的颜色?》

《CAD中如何控制图形的打印线宽?》

6、打印预览

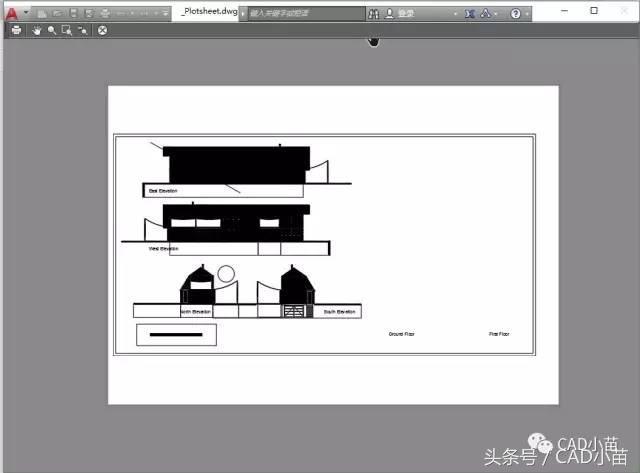

在正式打印前最好先预览检查一下打印效果,免得打印后发现有问题浪费纸张。在预览窗口中可以进行缩放和平移,可放大观察局部的细节,例如文字打印是否正常,线宽打印是否正常等。

CAD打印的基本操作和重要的注意事项

如果检查预览效果完全满足要求,可以关闭预览对话框,返回打印对话框。

如果我们使用布局来排图打印,可以在布局空间直接保存打印的同时显示打印样式表设置的颜色和线宽效果,就很接近打印预览的效果了。

相关文章:《CAD布局中如何保存打印设置?布局中如何显示打印样式?》

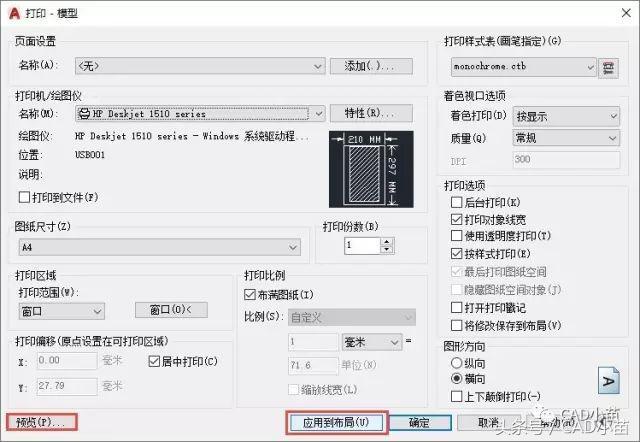

7、保存打印设置

在打印前单击“应用到布局”按钮,可以将设置好的打印页面设置保存到当前图中,下次打开图纸时就不用重复设置打印参数了。模型空间和每个布局都可以保存一个默认的页面设置,当然我们还可以通过页面设置管理器在模型或一个布局中保存多个页面设置。

CAD打印的基本操作和重要的注意事项

确认打印参数设置无误后单击“确定”按钮,即可开始打印。

上面只是介绍了打印的基本操作步骤,打印中间还有很多相关知识,例如如何安装打印驱动、如何设置打印驱动的相关特性、如何添加自定义纸张,如何控制打印颜色、如何控制打印线宽、如何设置图层的开关和冻结、如何设置布局、如何设置视口比例等等,除了可以查看本文插入链接的一些文章,也可以通过菜单和历史文章目录去查看其他布局、打印相关的文章。

更多CAD使用技巧请关注我的头条号和公众号。
