2019新款四层楼房设计图,占地120平方米左右,客厅中空

图纸编号:F14119 占地面积:120平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
推荐等级:★★★★★ 发布时间:2019-01-25 官方网站:https://tuzhizhijia.com 主体造价:50万左右(仅供参考)
软件介绍

图纸介绍:2019新款四层楼房设计图,占地120平方米左右,客厅中空,带大露台。外观豪华气派,建好后可以在村里横着走了。

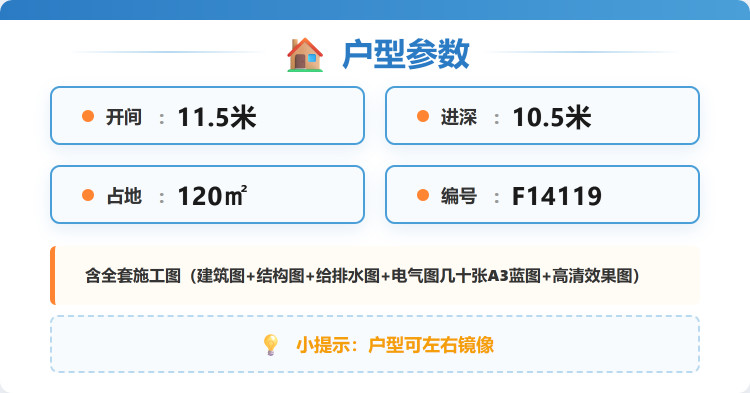

占地面积:11.5m*10.5m,120平方米左右;

建筑层高:四层;

建筑高度:15.3米(含屋顶);

设计功能:

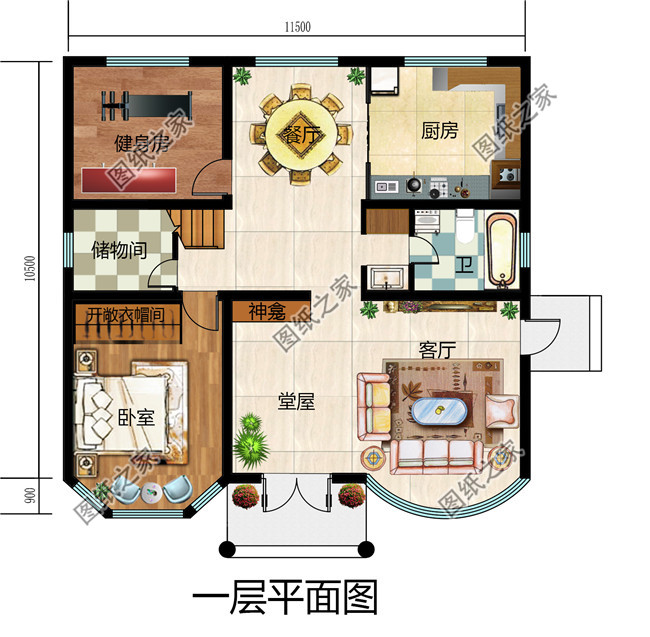

一层户型展示:堂屋、客厅、餐厅、厨房、储藏间、健身房、卧室、卫生间;

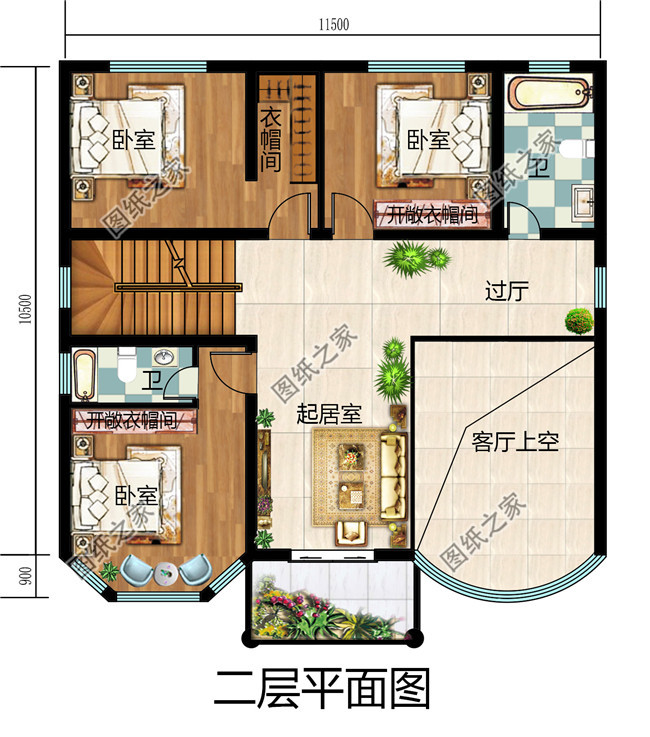

二层户型展示:客厅上空、起居室、卧室(带卫生间)、卧室(带衣帽间)、卫生间、阳台;

三层户型展示:主卧(带卫生间)、卧室×2、书房、卫生间、露台;

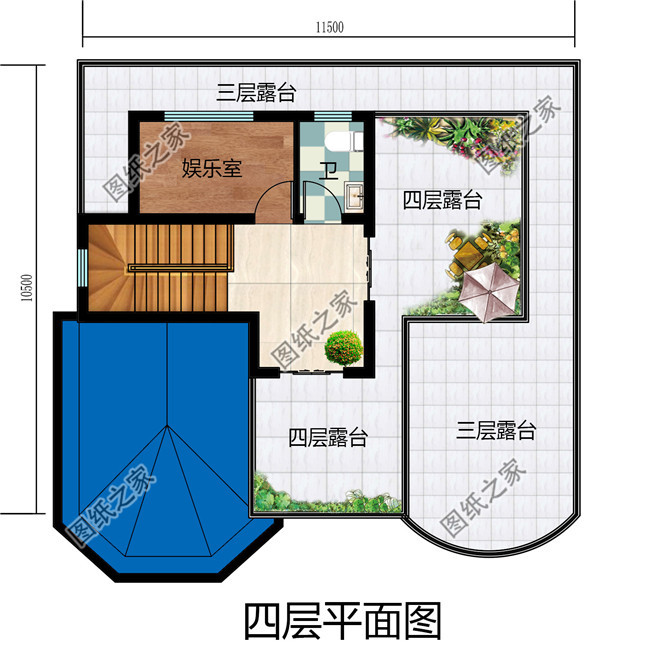

四层户型展示:娱乐室、卫生间、露台;

图纸目录:

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!
