经典小户型双拼二层新农村房屋住宅设计图,含效果图

图纸编号:SP4917 占地面积:80平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2017-07-30
官方网站:https://tuzhizhijia.com 主体造价:10万以内(仅供参考)
软件介绍

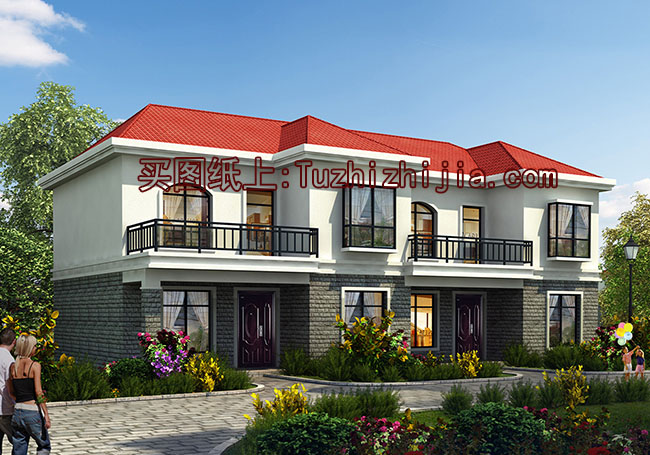

图纸介绍:本方案为经典小户型双拼二层新农村房屋住宅设计图,含外观效果图,造价20万左右,红色的坡屋顶,精神、时尚,户型紧凑但功能齐全,双拼为并排双拼,图纸只展示一栋户型。

占地面积:单栋8.44m*9.54m(不含车库),80平方米左右;

建筑层高:二层;

建筑高度:7.6米(含屋顶);

设计功能

其中一栋的户型

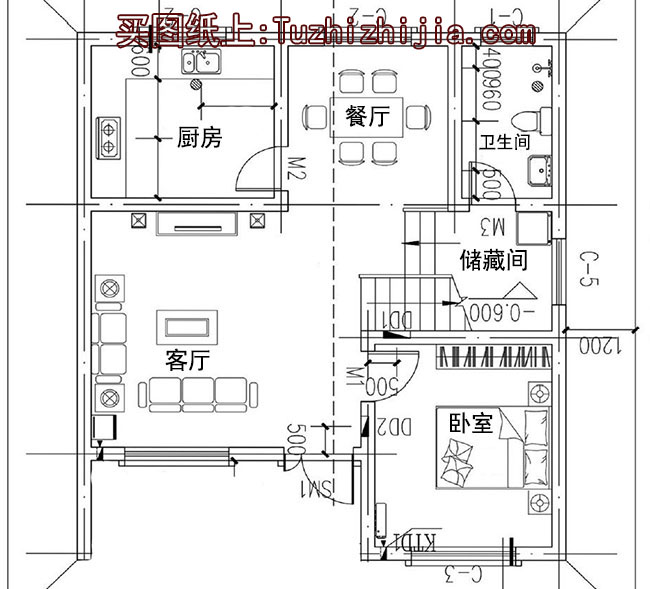

一 层:客厅、厨房、餐厅、卫生间、卧室、车库;

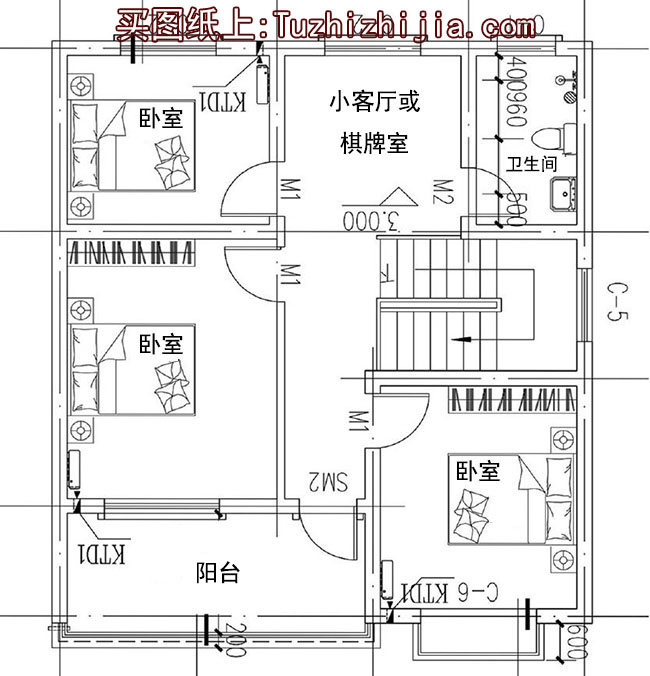

二 层:卧室x2、书房、卫生间、大露台、大阳台;

图纸目录

建 筑 图:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层柱配筋图、二层柱配筋图、一层顶梁平法施工图、二层顶梁平法施工图、一层顶板结构平面图、二层顶板结构平面图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图等

本套图纸为A3施工图+彩色效果图,拿到即可施工图。



经典小户型双拼二层新农村房屋住宅设计图,含效果图

经典小户型双拼二层新农村房屋住宅设计图,含效果图

经典小户型双拼二层新农村房屋住宅设计图,含效果图

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
