CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

时间:2018-02-26 14:34作者:图纸之家点击:

CAD园林设计,首先我们需要掌握基本的操作,同时学会总结制图规范以及相关经验和技巧,其实这些我们在不断的绘图过程中就可以轻松掌握。除此之外,我们还需要知道相关的企业规范,CAD园林设计怎么绘图?这里给大家总结了一些CAD土林设计绘图小技巧,同时附带CAD园林专用图块图库素材。

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

第一步,掌握软件的基本使用方法以及基本绘图命令。

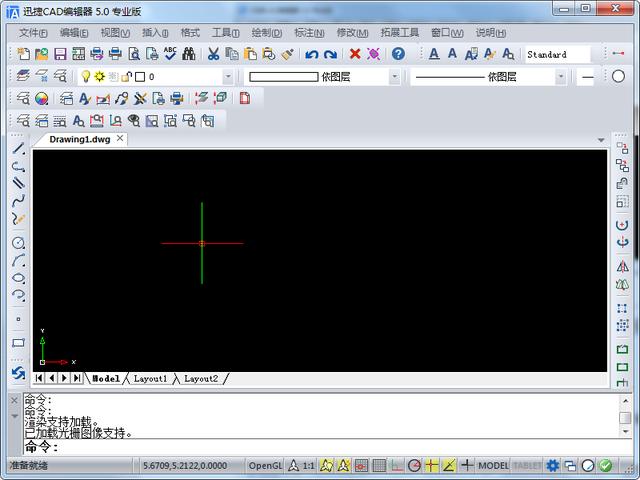

迅捷CAD编辑器为例,需要熟悉工具栏,基本的快捷命令、坐标、图层、布局等。

1.字母型命令

掌握E/TR/EX/CHA/X/O/F/PE/SC/S/LEN

填充H,测量DI

块命令B/BE/W/I

特性命令CH/OP/UN/D/OS/XR/IM

2.Ctrl 型命令

C 复制

shift C带基点复制

V粘贴

shift V粘贴并建块

Z撤销

Y重做

1特性栏(同CH/MO )

2布局与特性管理

3.功能键命令

F1帮助

F2命令栏

F3对象捕捉

F8正交

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

第二步,制图

1.制图规范(以居住设计为例)

建筑:一般会有企业标准模板,以及相关世界坐标、UN设置单位(无)、小数点保留三位、正交开。以此来保证绘图的精确。

外参规划总图:无需指定基点和比例,如果为米单位,请按原点放大一千倍。外参规划图的目的在于可减少带入本图过多图层,且避免米单位图型直接放大出现的错误。

建筑底图:将建筑首层平面建块插入,并按楼号命名,按轴网对齐到相应坐标。同样方法插入地库和地表构筑物。

2.制作总图

在新建文件中插入建筑底图,统一图层颜色,然后拷入现状要素,红线等。接着绘制景观元素了,请注意分层。

注:一般公司对图层和颜色相关打印样式有自己的规范。总图底图上不要出现任何标注,绘制总平,竖向,放线,索引时外参总图进行,避免对总图底图的无意修改。

3.制作详图

详图需要精确,首先需要开正交、设UN,并在模型空间中保证轴线对应,如果是外装精细结构复杂的居住类,请保持轴线对应,尤其是改图时,一定要细心。

第三步,找个好师傅

在大型工程施工单位跟技术员学放线、看图纸等,学习如果看懂各类平面、立面、大样之类的图纸。

第四步,练习

找一些空白的底图,可以在迅捷CAD图库找到。自己模仿相关CAD图纸进行设计,熟悉各种图集。

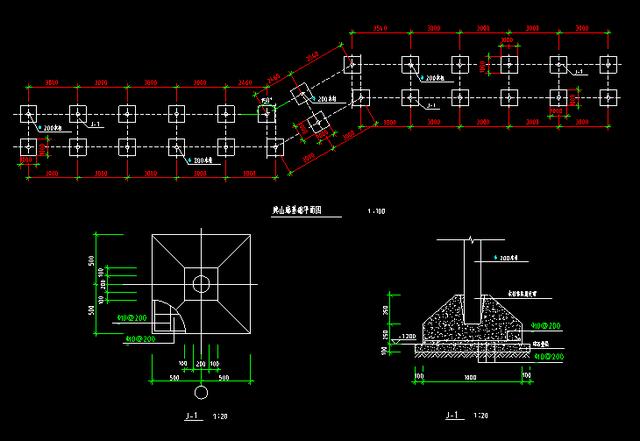

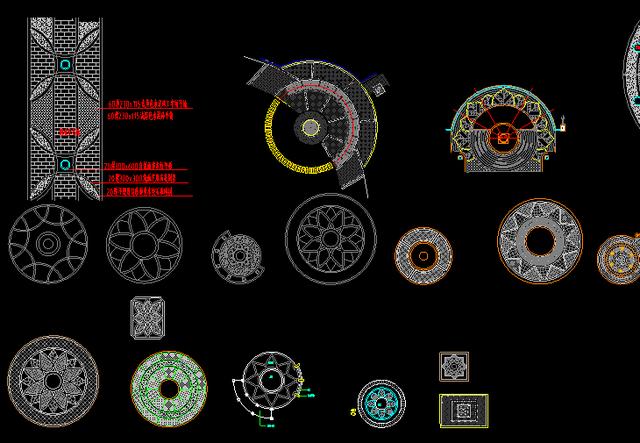

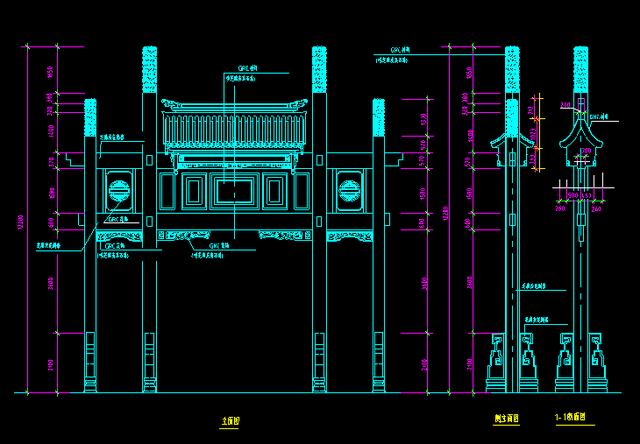

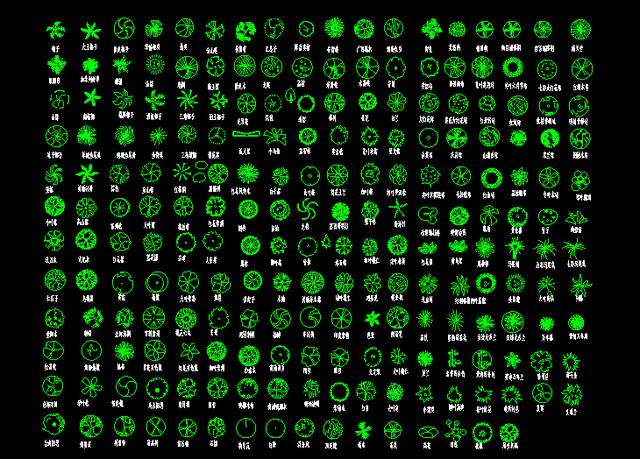

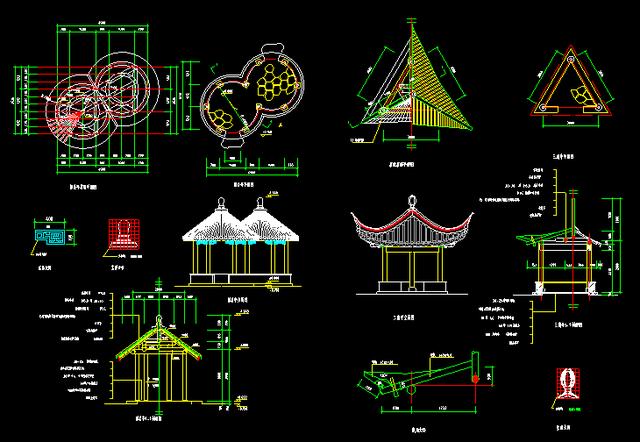

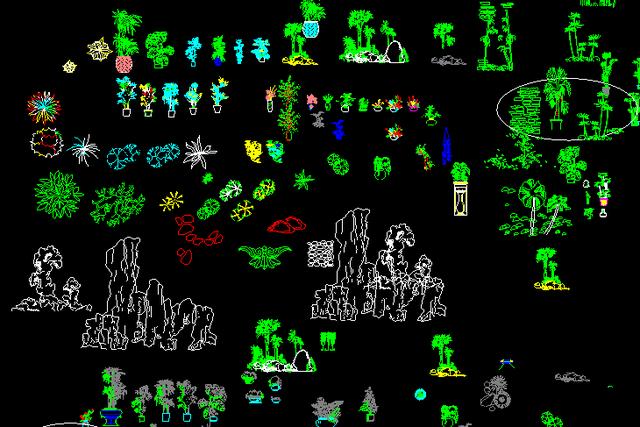

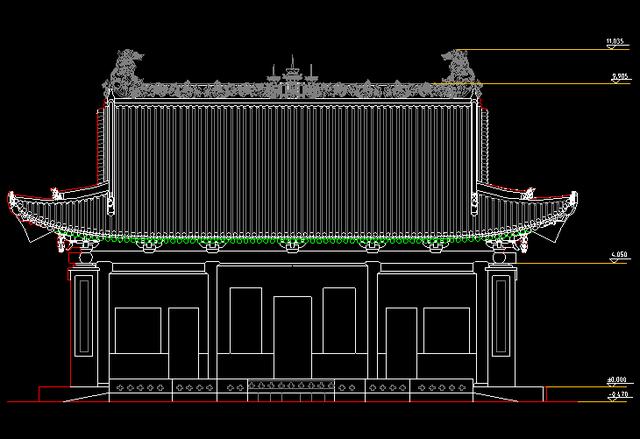

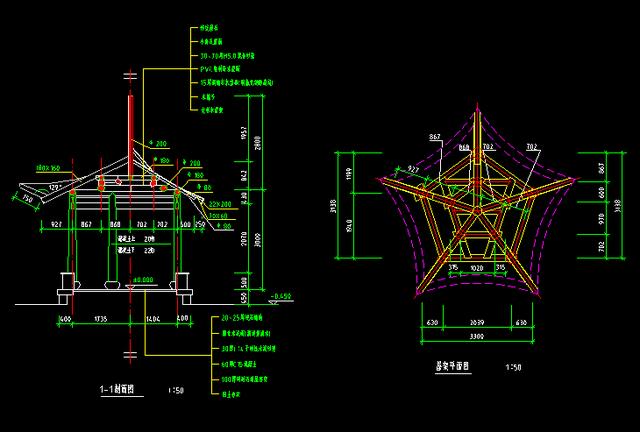

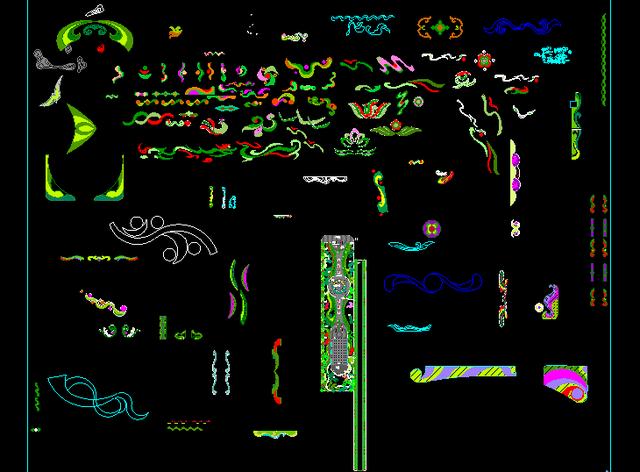

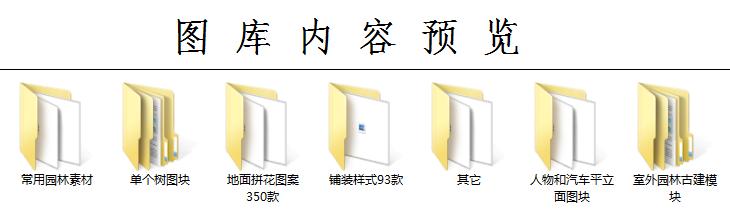

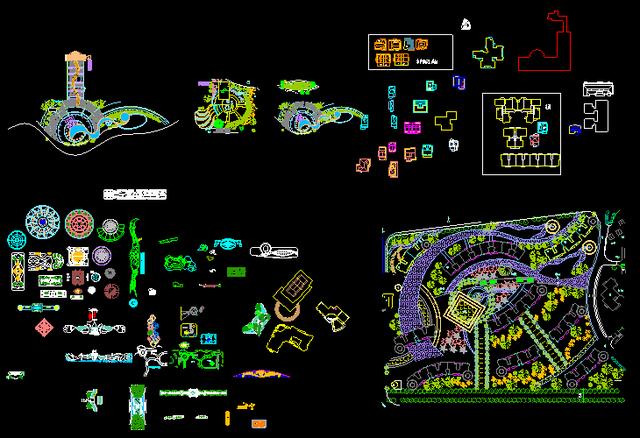

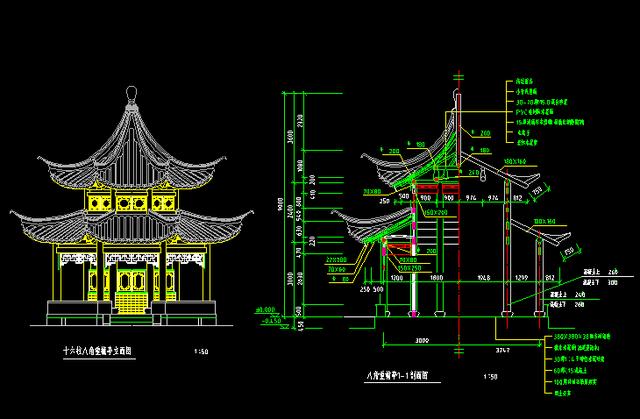

CAD园林专用图块图库素材分享,素材内容包括常用园林素材,室外园林古建模块,单个树图块图库,地面拼花图案,铺装样式等相关图块素材,方便CAD园林绘图使用。以下是部分图纸预览。资源可在迅捷CAD图库下载https://www.xunjiecad.com/dailypics/4269.html

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材

CAD绘图技巧 CAD园林设计怎么绘图?附带免费CAD园林专用图块素材
