农村二层中式三合院别墅设计图,带庭院自建房户型图

图纸编号:E19032 占地面积:242.7平方米 (尺寸/户型可定制)
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★,CAD
发布时间:2020-05-25
官方网站:https://tuzhizhijia.com 主体造价:32万(仅供参考)
软件介绍

图纸介绍:全套农村二层中式三合院别墅设计图纸,古色古香的设计,带庭院的自建房户型图方案!白墙灰瓦,静谧自然。别墅采用中式三合院的布局形式,中央内庭院,两侧布置侧院,室内以客厅为中心,东西两侧功能分区明确,西侧为休息区,东侧为生活区;二层设计有四间卧室和书房,3间卧室均带有独立卫生间,提供棋牌室供娱乐,南向的露台空间方便晾晒,累了倦了还能倚靠栏杆吹吹风、看看远处的风景。整个布局都非常方正大气,空间的使用率超高。

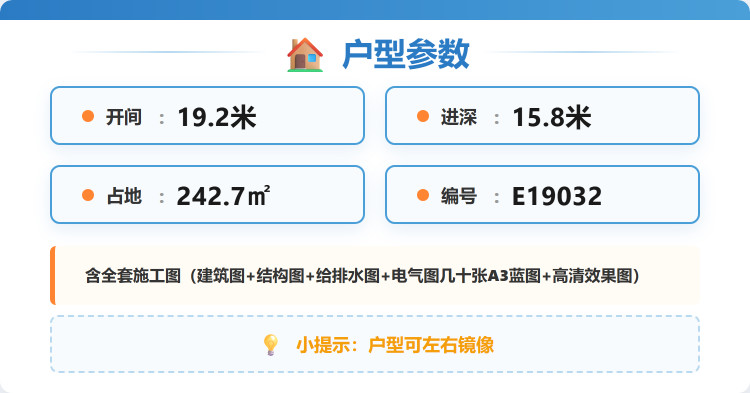

占地面积:19.2m*15.8m,242.7平方米左右;

建筑层高:二层;

建筑高度:9.6米(含屋顶);

设计功能:

一层户型:客厅、厨房、餐厅、储藏间x2、卧室(带卫生间)x3、卫生间;

二层户型:棋牌室、书房、卧室、卧室(带卫生间)x3、卫生间、露台x2;

图纸目录

建 筑 图:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、接地平面图、屋顶防雷平面图等;

二层中式三合院别墅设计图

农村二层中式三合院别墅设计图,带庭院自建房户型图

农村二层中式三合院别墅设计图,带庭院自建房户型图

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
