200平方米新农村三层小别墅设计施工图纸及效果图,14x14米

图纸编号:S1216 占地面积:200平方米(尺寸/户型可定制)
建筑结构:未知
限时促销:688元 原价1098元
推荐等级:★☆☆☆☆,
发布时间:2016-02-17
官方网站:https://tuzhizhijia.com 主体造价:42万(仅供参考)
软件介绍

建筑层数:三层

建筑占地面积:14m*14.2m=200平方米;

建筑面积:600平方米

造价预算:42万

建筑高度:12.5m(含屋顶)坡屋顶;

设计功能:

一层:堂屋、客厅、父母房、餐厅、阳台、洗衣房、卧室、厨房、2间储藏间、卫生间;

二层:阳台、5间卧室、客厅、衣帽间、洗衣房、卫生间;

三层:阳台、5间卧室、客厅、衣帽间、洗衣房、卫生间;

图纸目录:

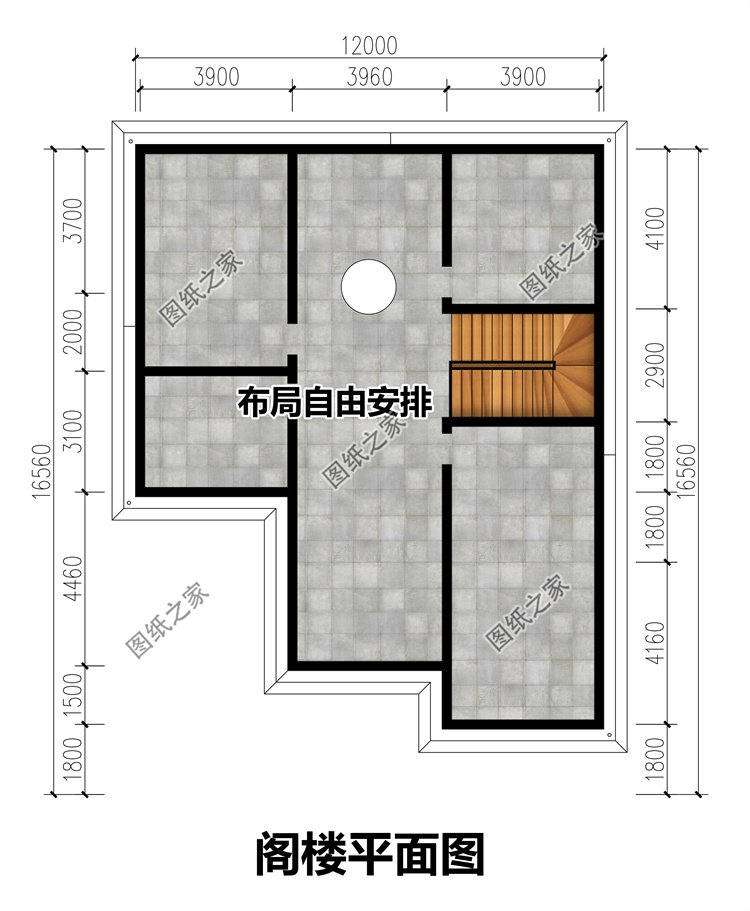

建筑图:一层至三层结构尺寸图、阁楼结构尺寸图、一层平面布置图、二、三层平面布置图、坡顶平面布置图

电路图:一层强电示意、二三层强电示意、一层弱电示意图、二层弱电示意图、一层灯控示意图、二层灯控示意图、三层灯控示意图

给排水图:一层排水说明图、二、三层排水说明图、阁楼排水说明图、一层给水说明图、二、三层给水说明图

结构图:一层基础结构平面图、一层结构平面图、二、三层楼板布筋图、二、三层结构平面图、坡顶结构图图、东轴立面图、西轴立面图、南轴立面图、北轴立面图、效果图。

所有图纸是经过图纸之家专业工程师详细校对后,确认无误发布的,本套图纸可以直接用于建房施工,图纸齐全,请您放心!(描述只展示效果图和平面图,具体图纸数目请查看图纸目录)

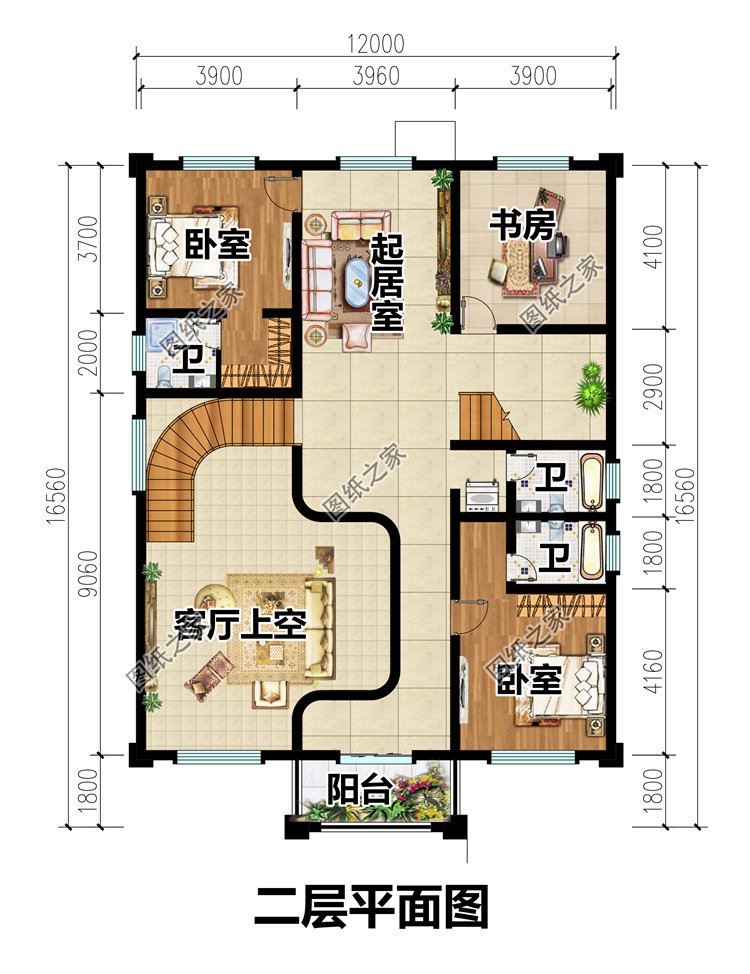

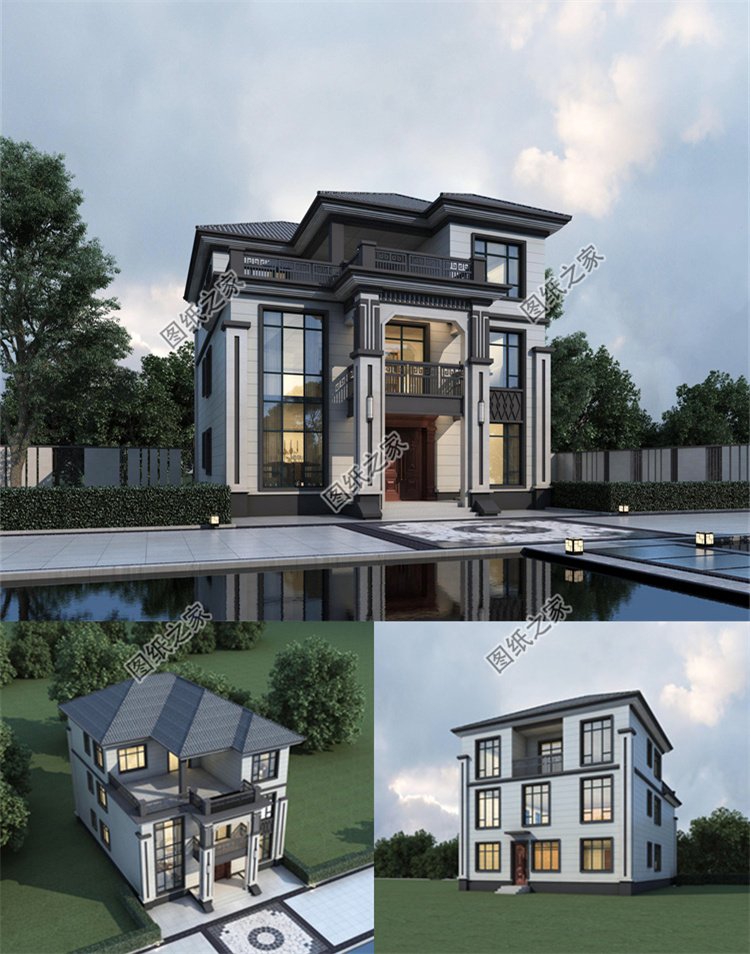

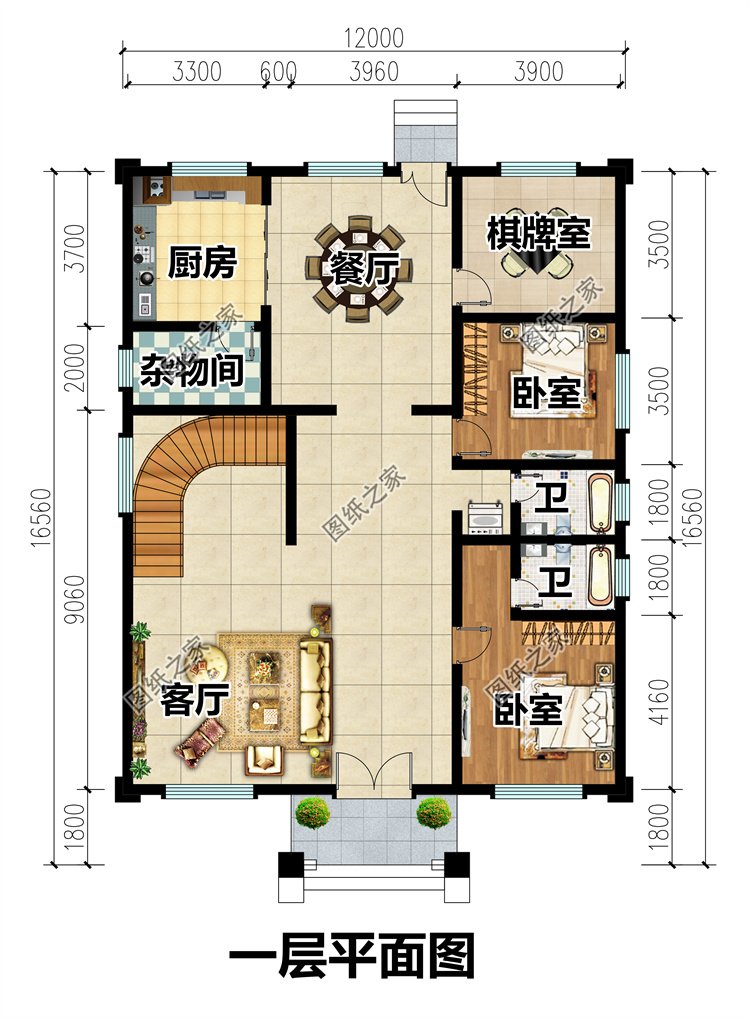

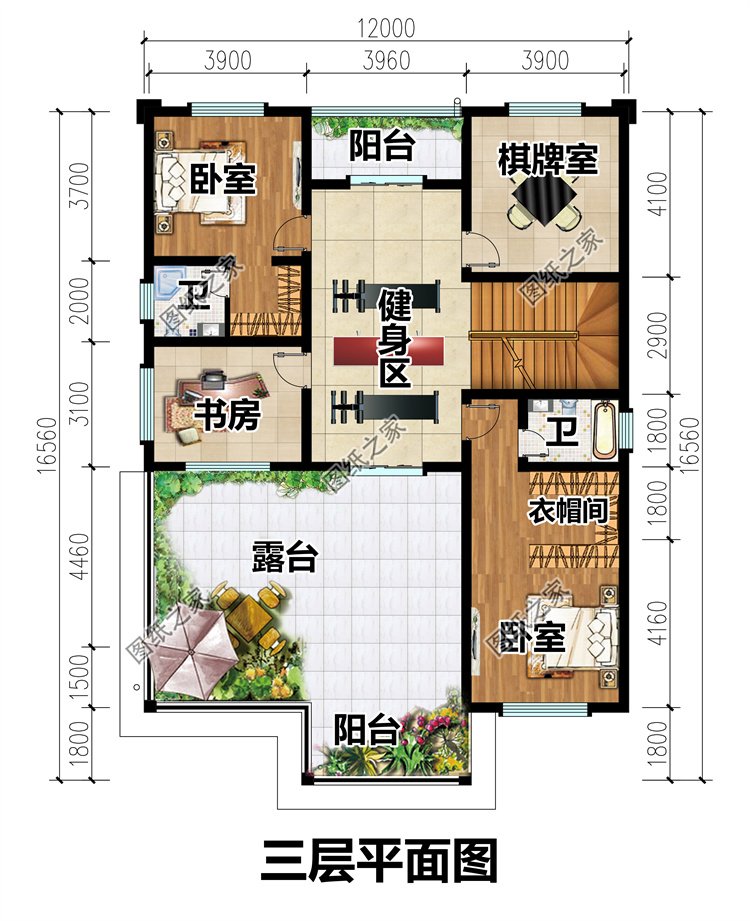

200平方米新农村三层小别墅设计施工图纸及效果图,14x14米
200平方米新农村三层小别墅设计施工图纸及效果图,14x14米
200平方米新农村三层小别墅设计施工图纸及效果图,14x14米
200平方米新农村三层小别墅设计施工图纸及效果图,14x14米
200平方米新农村三层小别墅设计施工图纸及效果图,14x14米
【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
