新农村中式三层四合院别墅设计户型图,农村自建四合院效果图

图纸编号:S17104 占地面积:多种户型(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:688元 原价1098元
推荐等级:★★★★★,CAD
发布时间:2019-06-26
官方网站:https://tuzhizhijia.com 主体造价:60万左右(仅供参考)
软件介绍

图纸介绍:本方案二个户型,B户型介绍及户型展示往下拉。新农村中式三层四合院别墅设计户型图,农村自建四合院效果图,别墅外观造型简单大方,线条干净利落,整体艺术感十足;特别适合喜欢中式又追求个性的建房者,因为两种风格完全相融。外墙采用白色涂料,加以浅黄色作为点缀。屋顶采用蓝色琉璃瓦,多个坡顶,高低有序,层次分明。别墅占地方正,四平八稳,多窗的风格保障室内通风,也增强视觉效果。

占地面积:18m*18m,270平方米左右;

建筑层高:三层;

建筑高度:11.86米(含屋顶);

设计功能:

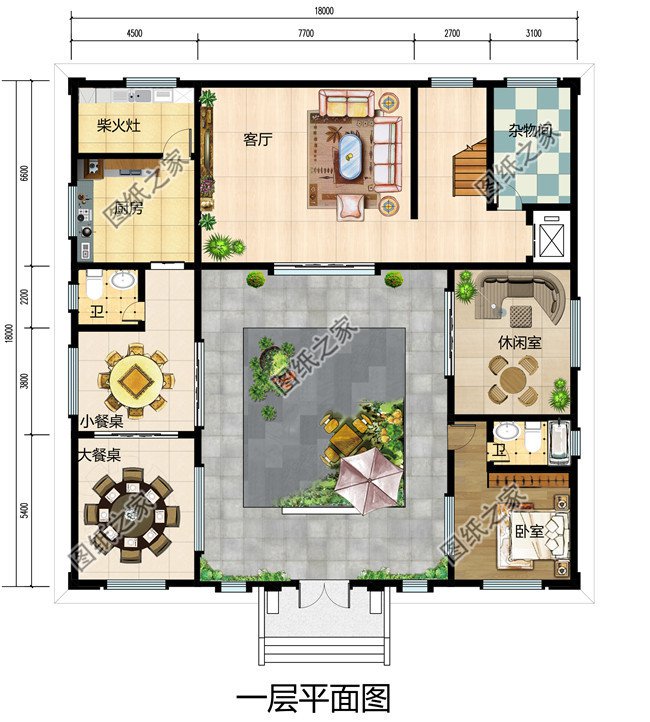

一层户型:客厅、大小餐厅、厨房、柴火灶、杂物间、老人房(带卫生间)、休闲室、卫生间;

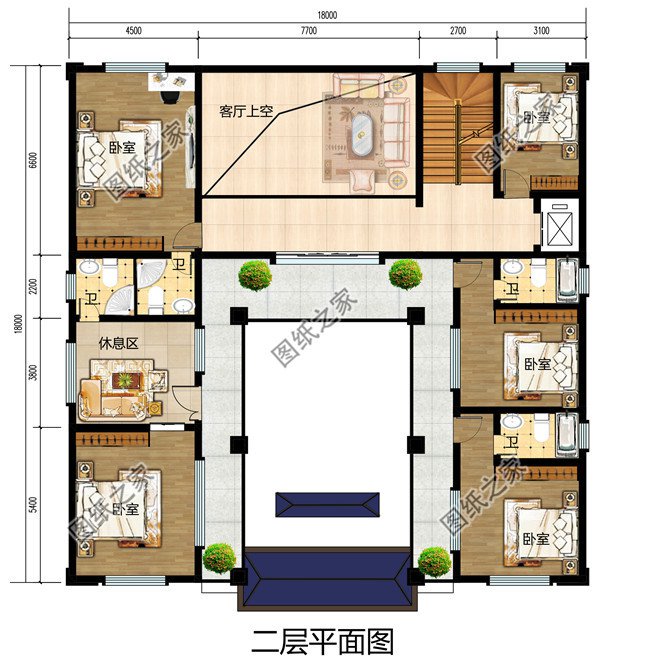

二层户型:客厅上空、主卧(带休闲区、带卫生间)、卧室(带卫生间)x3、卧室;

三层户型:会客厅、洗衣房、卧室(带卫生间)x3、露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

本套方案包含全套A3设计图+彩色效果图。

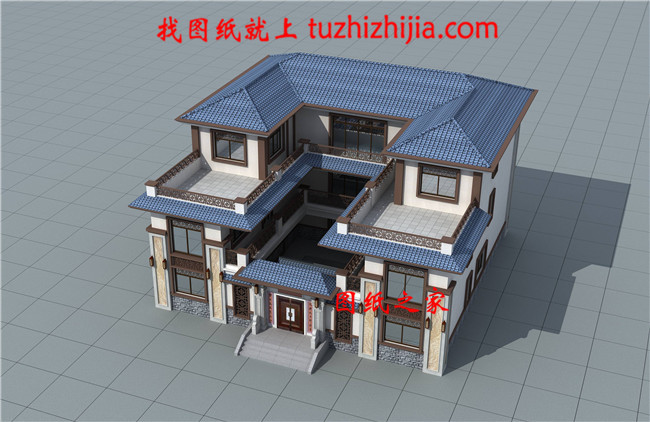

新农村中式三层四合院别墅设计户型图,带电梯设计

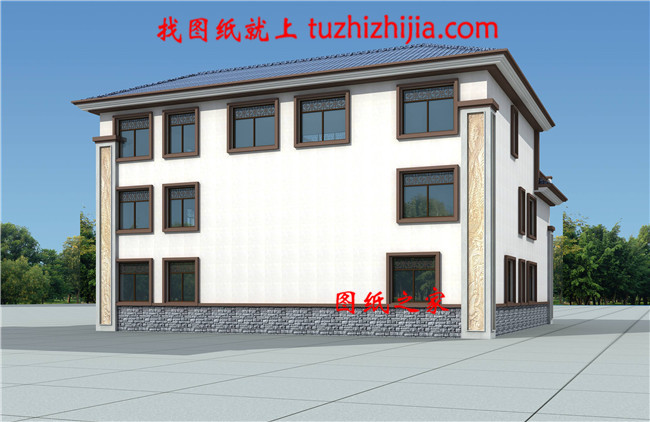

新农村中式三层四合院别墅设计户型图,带电梯设计

新农村中式三层四合院别墅设计户型图,带电梯设计

新农村中式三层四合院别墅设计户型图,农村自建四合院效果图

新农村中式三层四合院别墅设计户型图,农村自建四合院效果图

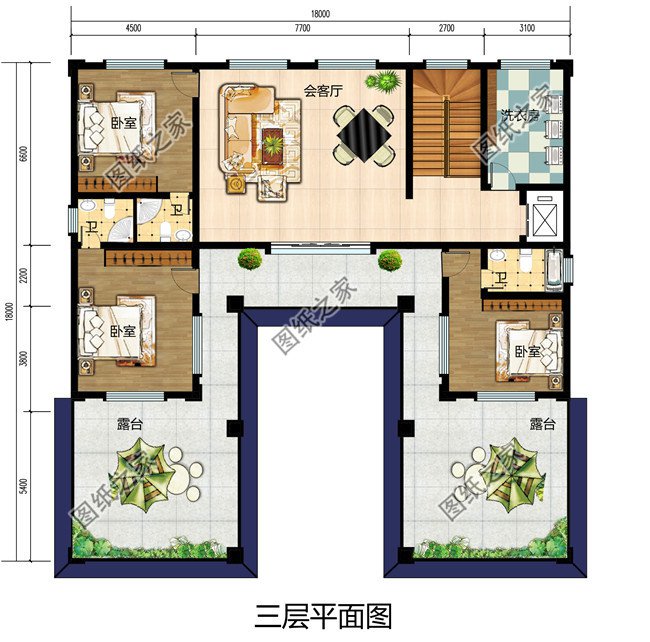

新农村中式三层四合院别墅设计三层平面图



B户型展示

占地面积:17.5m*15.2m,234.22平方米左右;

建筑层高:三层;

建筑结构:砖混结构;

主体造价:45万;

建筑高度:12.734米(含屋顶);

设计功能:

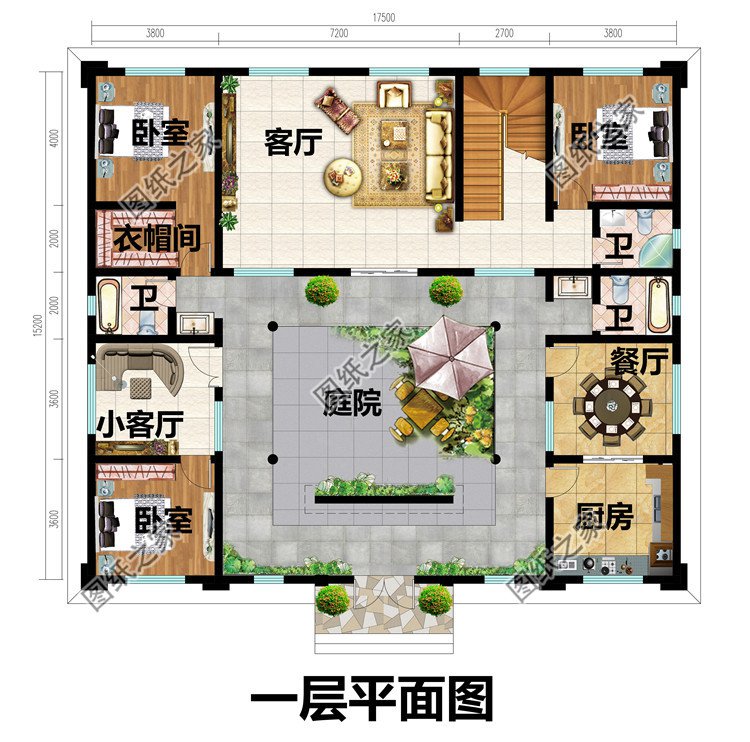

一层户型:客厅、餐厅、厨房、淋浴房、卧室(带衣帽间)、卧室(带客厅)、卧室、卫生间x2;

二层户型:客厅、卧室(带客厅卫生间)x2、卧室(带衣帽间卫生间)x2;

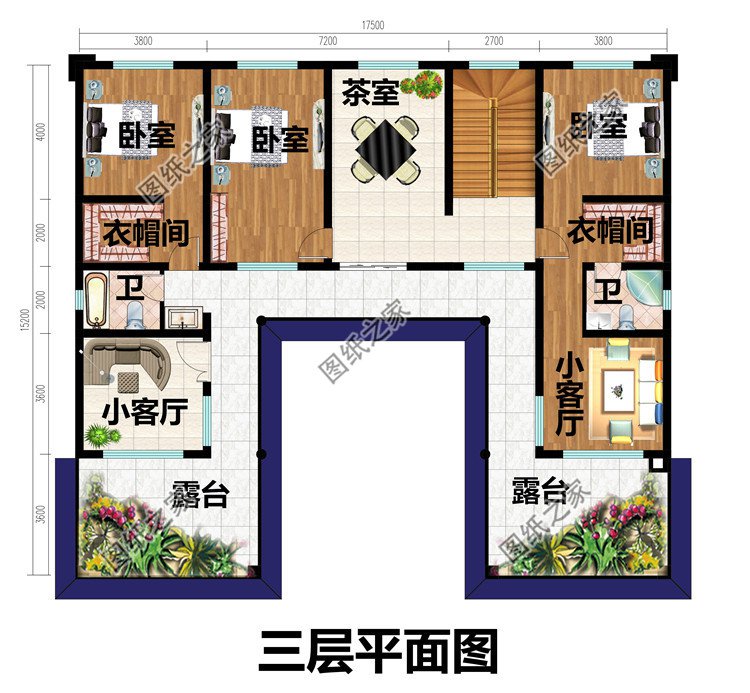

三层户型:茶室、小客厅、卧室(带衣帽间卫生间)、卧室(带衣帽间小客厅卫生间)、卧室、卫生间、露台;

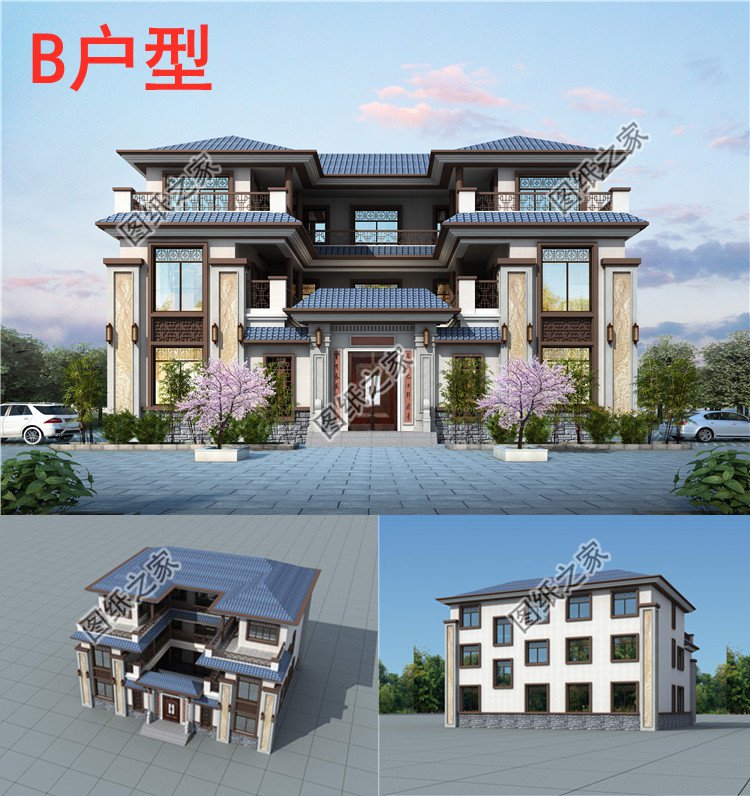

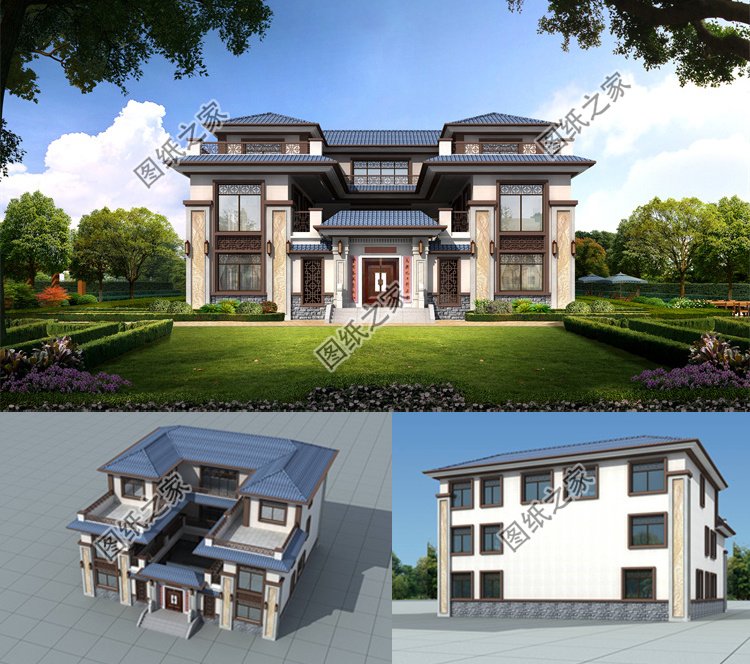

新农村中式三层四合院别墅设计效果图

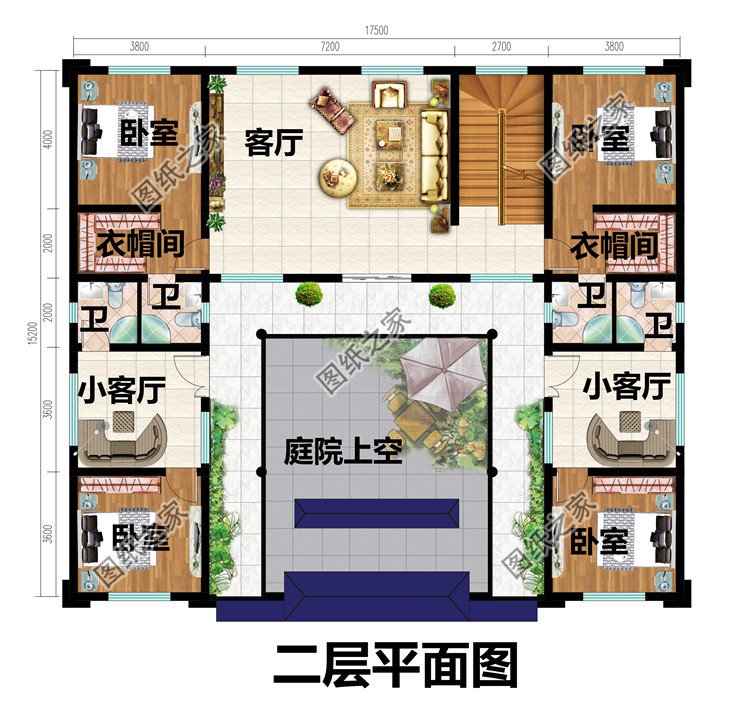

中式三层四合院别墅设计户型图

中式三层四合院别墅设计户型图

中式三层四合院别墅设计户型图

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
