160平方米豪华三层别墅设计施工图纸及效果图10X16米

图纸编号:S1189 占地面积:160平方米(尺寸/户型可定制)
建筑结构:未知
限时促销:688元 原价1098元
推荐等级:★★★☆☆,
发布时间:2016-02-16
官方网站:https://tuzhizhijia.com 主体造价:48万(仅供参考)
软件介绍

 开间:10.2米,进深:15.7米,

占地面积:160平方米

建筑面积:480平方米

建筑层数:三层;

建筑高度:13.4米(带坡屋顶);

设计功能:

一层:保姆房、卫生间、客厅、盥洗区、车库、餐厅、厨房、门厅;

二层:书房、阳台、卫生间、起居室、次卧、客卧、更衣间、卫生间、阳台;

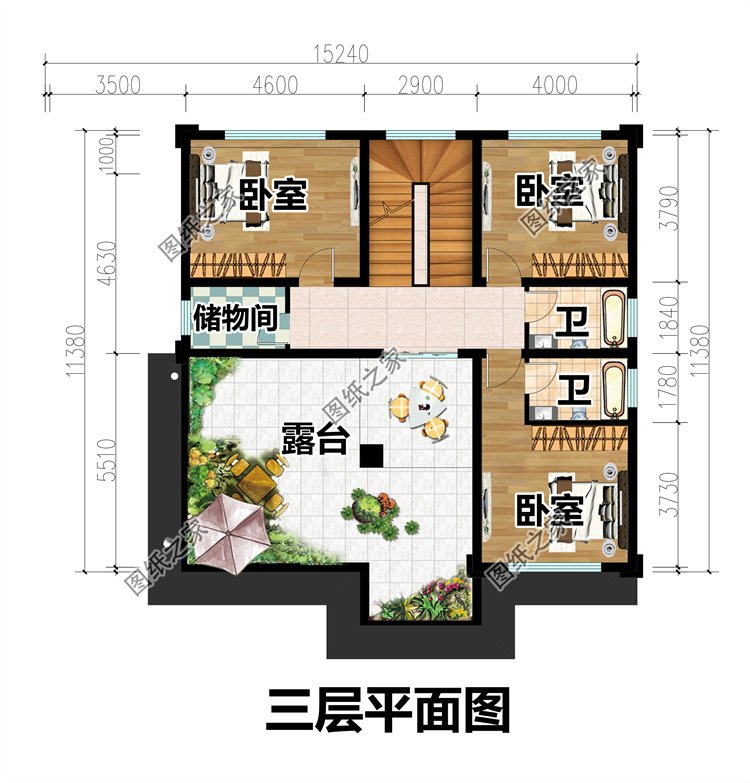

三层:露台、书房、露台、卫生间、更衣间、小孩房、主卧、卫生间、更衣间、起居厅、书房、小孩房、更衣室、卫生间、阳台;

四层:阁楼、露台;

图纸目录:

建筑图:首层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、露台大样图、出露台门大样图、1-4轴立面图、主入口雨披大样图、4-1轴立面图、门窗线条做法、F-A轴立面图、A-F轴立面图、阳台栏杆大样图、剖面图、老虎窗截面图、天窗详图、屋面檐沟剖面、屋面东西侧大样图、铝合金雨篷详图、门窗明细表、门窗大样;

160平方米豪华三层别墅设计施工图纸及效果图,10X16米
160平方米豪华三层别墅设计施工图纸及效果图,10X16米
160平方米豪华三层别墅设计施工图纸及效果图,10X16米
160平方米豪华三层别墅设计施工图纸及效果图,10X16米
160平方米豪华三层别墅设计施工图纸及效果图,10X16米
【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
