南方新农村三层别墅设计图纸,含效果图,带车库

图纸编号:S1261 占地面积:120平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,
推荐等级:★★★★★ 发布时间:2016-02-18 官方网站:https://tuzhizhijia.com 主体造价:30万左右(仅供参考)
软件介绍

开间:11.3  进深:12.1米

占地面积:121平米

建筑面积:289平米

设计功能

一层:玄关、客厅、车库、卧室、厨房、餐厅、卫生间;

二层:卧室x2、露台、凉亭、活动室、卫生间、书房;

三层:活动室、卫生间、书房、卧室、露台;

图纸详情

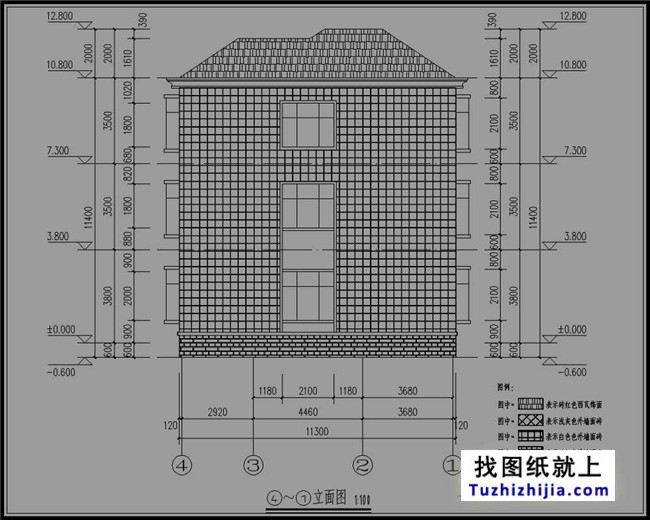

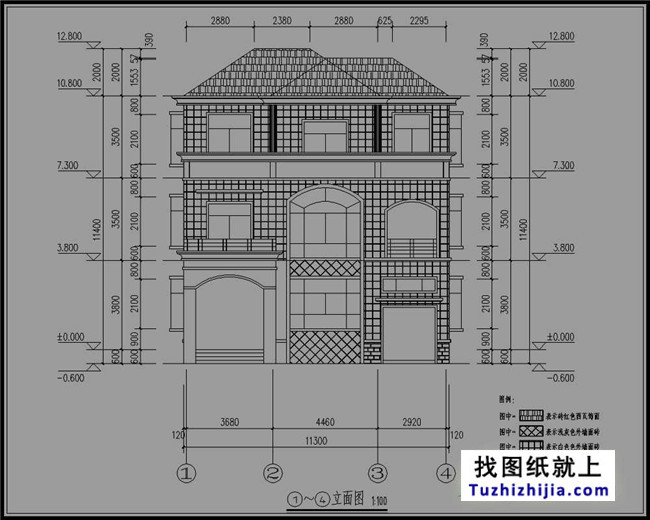

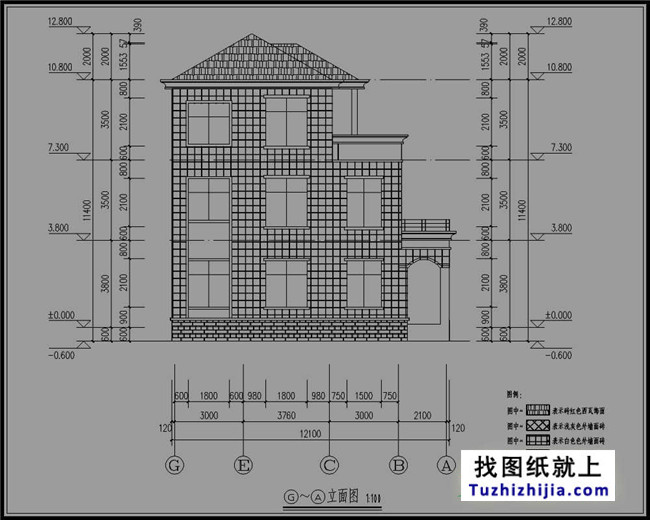

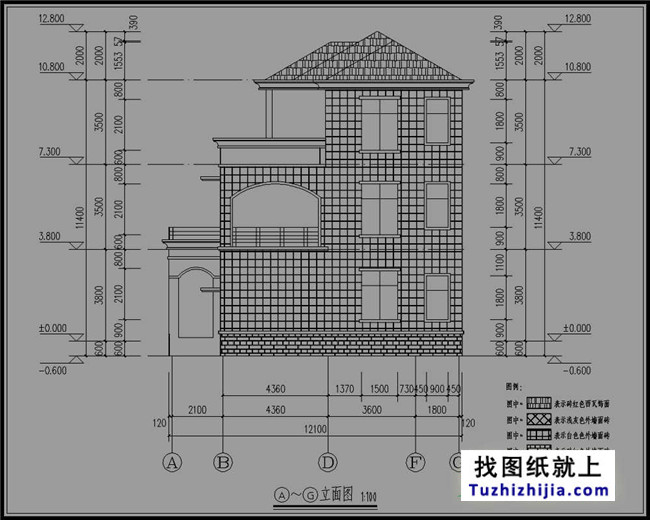

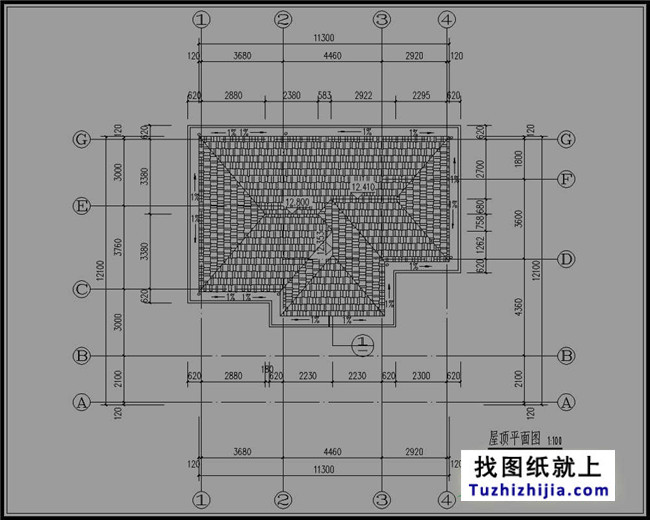

建施:建筑设计总说明、门窗表、一层平面图、二层平面图、三层平面图、东立面 图、南立面图、西立面图、北立面图、剖面图、楼梯平面图/剖面图、门窗 大样图、天沟大样图、门楼大样、屋檐大样;

结施:结构设计总说明、结构构造详图、基础平面布置图、基础大样图、一层柱位 布置图、二层拄位布置图、三层拄位布置图、3.570M梁施工图、屋面梁施 工图、3.570M板施工图、6.870M梁施工图、6.870M板施工图、屋面板施 工图、楼梯结构图;

水施:给排水设计说明、 一层给排水平面图、二层给排水平面图、 三层给排水平面 图、屋顶给排水平面图、卫生间大样图、给排水系统图;

电施:电气设计说明及图例、一层照明平面图、二层照明平面图、三层照明平面图 一层插座平面图、二层插座平面图、三层插座平面图、一层接地及弱电平面 图、二层弱电平面图、三层弱电平面图、屋顶防雷装置平面图、配电系统图 卫生间局部等电位联接详图、弱电系统图。
