农村三层四合院别墅设计图纸,自建房建这栋面子十足

图纸编号:S19067 占地面积:227.49平方米 (尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2020-07-20
官方网站:https://tuzhizhijia.com 主体造价:52万(仅供参考)
软件介绍

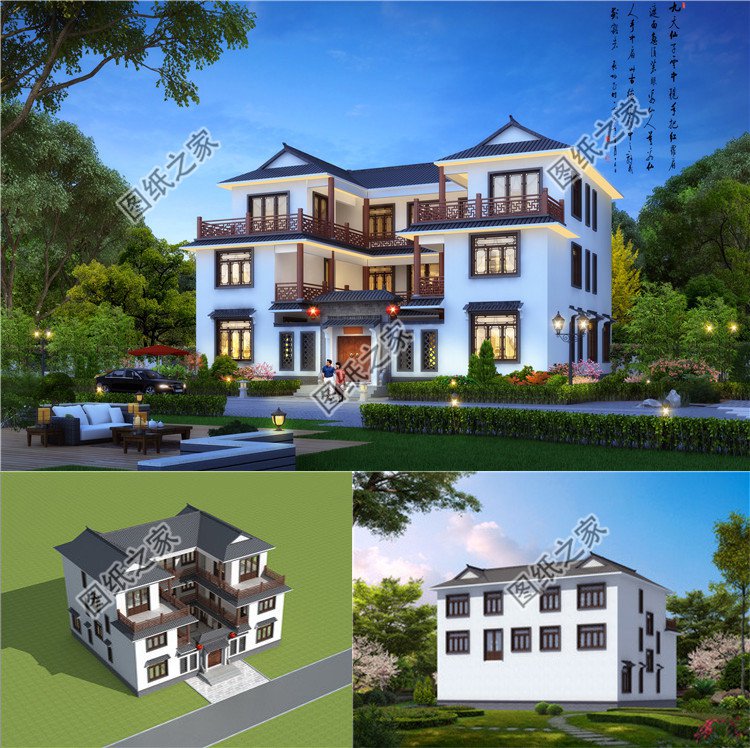

图纸介绍:农村三层四合院别墅设计图纸,自建房建这栋面子十足,经典的豪宅别墅外观效果图!外形采用四合院特有的新中式风格,简洁个性,素雅大方。占地方正,左右对称,符合中国居民对于房子的外形追求。外形主体采用白色真石漆,底部采用灰色外墙砖,屋顶采用灰色琉璃瓦。一层入户是方方正正的庭院,冬暖夏凉,天井四周为走廊,可种植花草树木,生机勃勃。后边为生活区,客厅宽敞,活动区域广,二层室内设6卧室,卧室较多,其中三个都带卫生间,方便居住,三层茶室为家人提供丰富的业余生活,也可作为接待室,邀请朋友。双露台空间大,视野开阔,

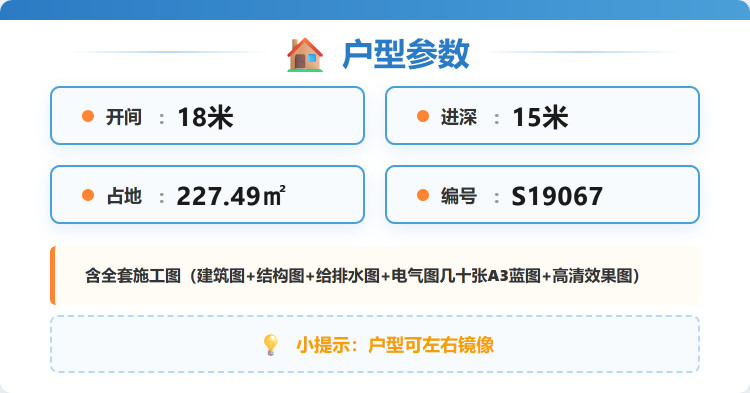

占地面积:18m*15m,227.49平方米左右;

建筑层高:三层;

建筑高度:12.713米(含屋顶);

设计功能

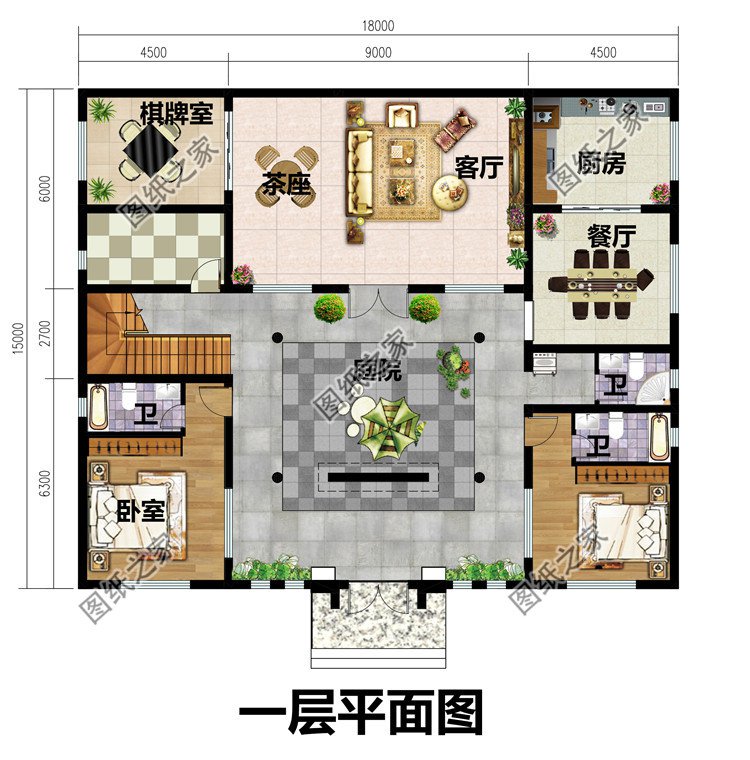

一层户型:客厅、茶座、厨房、餐厅、棋牌室、储物间、卧室(带卫生间)x2、卫生间;

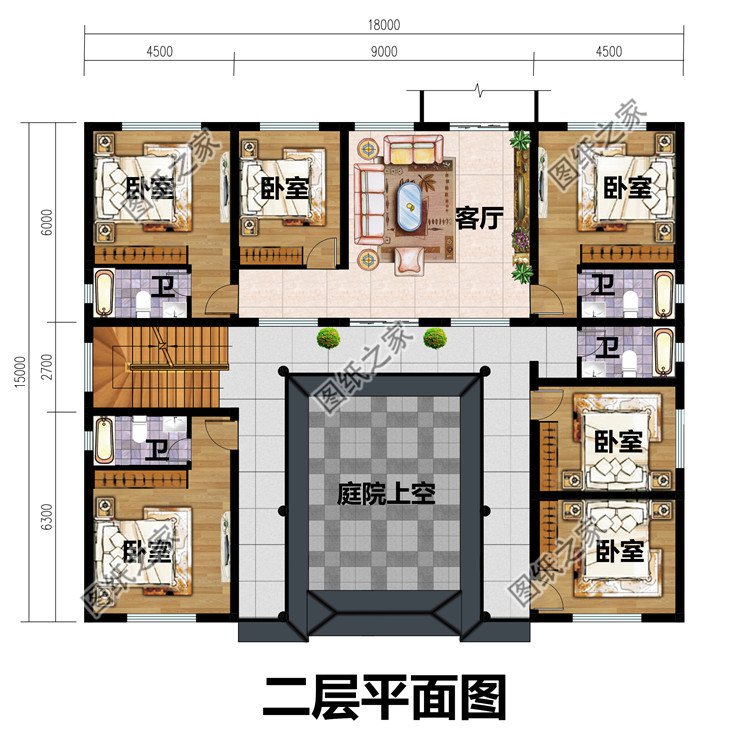

二层户型:客厅、卧室x3、卧室(带卫生间)x3、卫生间;

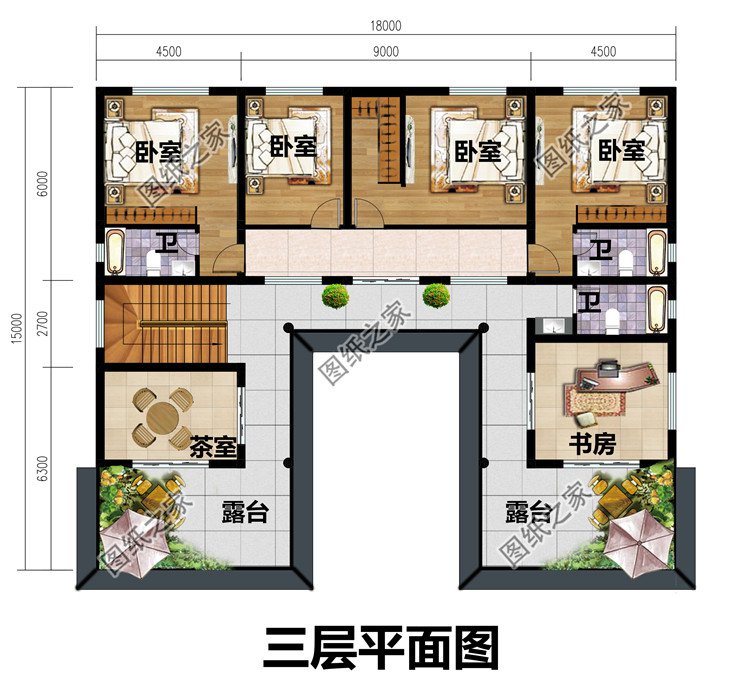

三层户型:茶室、书房、卧室(带卫生间)x2、卧室、卧室(带衣帽间)、卫生间、露台x2;

图纸目录

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

三层四合院别墅

18X15米三层四合院别墅

18X15米三层四合院别墅

18X15米三层四合院别墅

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
