三层复式别墅设计图纸(含效果图),复式住宅设计图精选

图纸编号:S023 占地面积:147.7平方米(尺寸/户型可定制)
建筑结构:框架结构
限时促销:688元 原价1098元
推荐等级:★★★★★,
发布时间:2014-12-26
官方网站:https://tuzhizhijia.com 主体造价:30~34万(仅供参考)
软件介绍
图纸介绍:三层楼中楼别墅设计图纸,带全套设计施工图和外观效果图,户型为单家独院式别墅,总建筑面积366.4平方米,本户型采用坡屋面,红色波形瓦,高低错落,外观、造型简洁大方,色彩明快,整体平面布局紧凑、功能分区合理,房间尺度设计适宜,空间利用率高。
占地面积:13.3m*14.6m,140平方米左右;
建筑层高:三层;
建筑高度:11.1m(含屋顶);

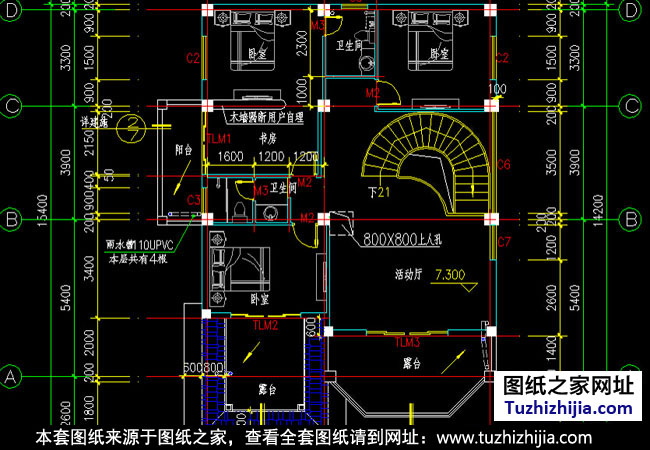

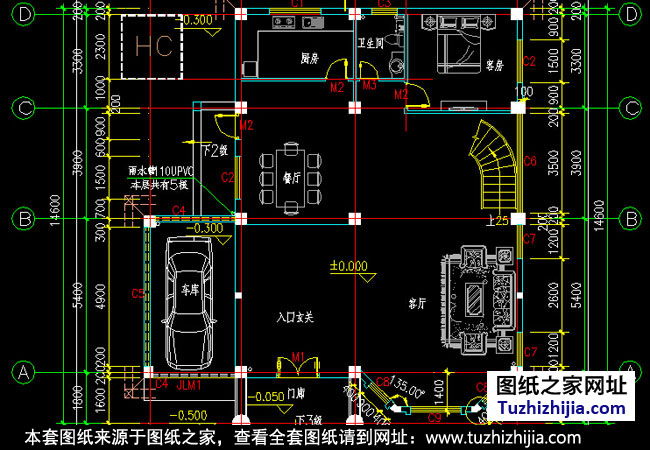

设计功能:一楼设有入口玄关、客厅、餐厅、厨房、客房、卫生间、车库;二楼设有卧室(带阳台和露台)、一楼悬空客厅、2间卧室,2间卫生间、书房(带阳台);三楼设有活动厅(带露台)、卧室(带露台)、卧室2间、2间卫生间、书房(带阳台)。

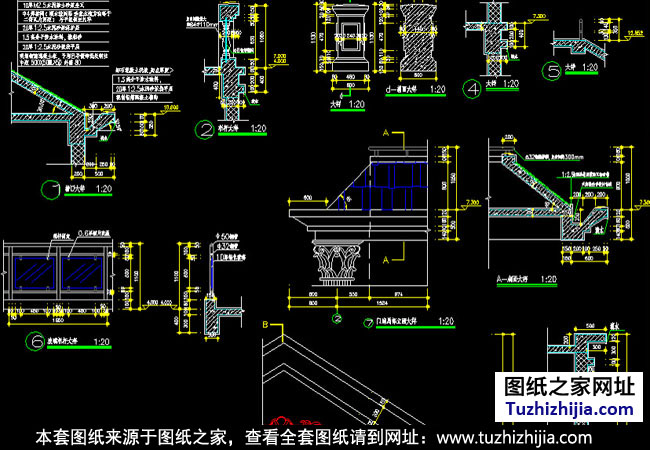

图纸目录:一层平面图、二层平面图、三层平面图、屋面平面图、前立面图、后立面图、左立面图、右立面图、剖面图、各构成部件大样图、楼梯详图、门窗表、总设计说明图、室内装修做法说明图、总平面图、效果图等;
本套图纸包括DWG(可编辑修改,可打印出图)和高清PDF(不可编辑修改,可打印出图)两种格式。
三层复式别墅设计图纸 效果图
三层复式别墅设计图纸
三层复式住宅设计图纸
三层别墅设计方案
【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
