三层独栋别墅设计图纸带效果图,全套施工方案(建筑图+结构图+水电)

图纸编号:S057 占地面积:144平方米(尺寸/户型可定制)
建筑结构:框架结构
限时促销:688元 原价1098元
推荐等级:★★★★★,
发布时间:2015-01-18
官方网站:https://tuzhizhijia.com 主体造价:31~34万(仅供参考)
软件介绍
图纸介绍:户型为三层独栋别墅,带地下车库(如果不需要可以不建造),色彩鲜明,地基为正方形,全套别墅设计图纸和效果图,占地面积12米*12米=144平方米,建筑高度11.7米,本户型采用平屋顶与坡屋顶相结合,外观、造型简洁大方,色彩明快,整体平面布局紧凑、功能分区合理,房间尺度设计适宜,空间利用率高。
占地面积:12m*12m,140平方米左右;
建筑层高:三层半;(带地下车库)
建筑高度:11.7米(含屋顶);
设计功能:一层设有客厅、餐厅、厨房、卫生间、一卧室带卫生间;二层设有客厅、卧室2间、卫生间、游泳池、衣帽间、1儿童房带卫生间;三层设有卧室2间、卫生间1间、健身房、衣帽间、一个大露台。
图纸目录:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、楼梯详图、门窗大样及门窗表、卫生间大样、节点详图、结构设计总说明、结构构造详图、基础平面布置图、基础详图、一层柱位布置图、二层柱位布置图、三层柱位布置图、二层梁施工图、三层梁施工图、屋面梁施工图、二层楼板配筋图、三层楼板配筋图、屋面板配筋图、楼梯结构平面图及剖面图、节点图、楼梯梯段板配筋图、给排水设计说明与图例、一二三层及屋顶给排水平面图、给排水系统图、卫生间大样图、电气设计说明及图例、配电系统图、弱电系统图、一二三层配电平面图、屋顶防雷平面图、基础接地平面图、一二三层弱电平面图、效果图等

全套A3设计图(建筑+结构+给排水+电气)+彩色效果图,拿到即可施工。

三层独栋别墅设计图纸带效果图,全套施工方案(建筑图+结构图+水电)

三层独栋别墅设计图纸带效果图,全套施工方案(建筑图+结构图+水电)

三层独栋别墅设计方案带效果图

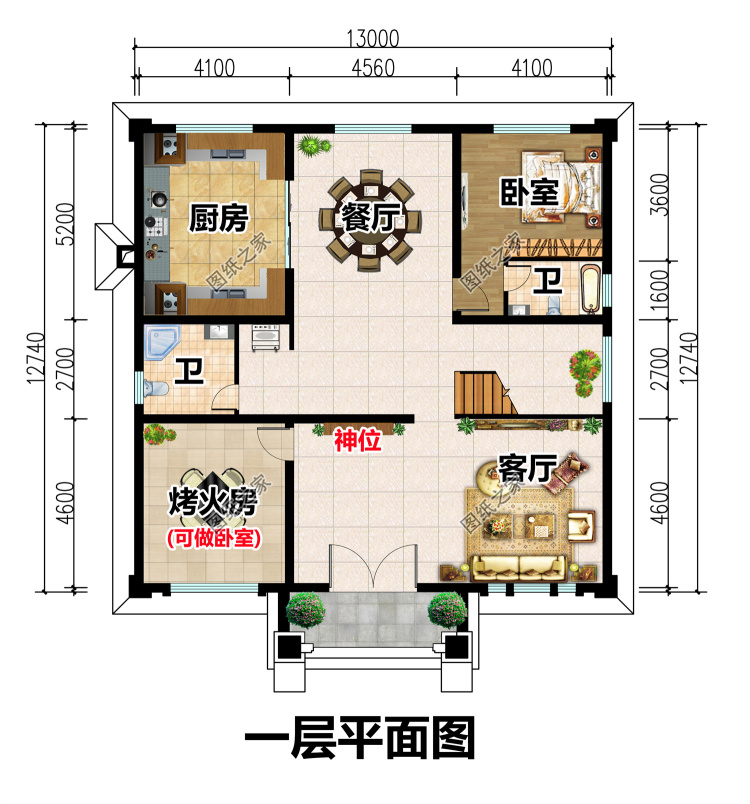

三层独栋别墅设计户型图带效果图

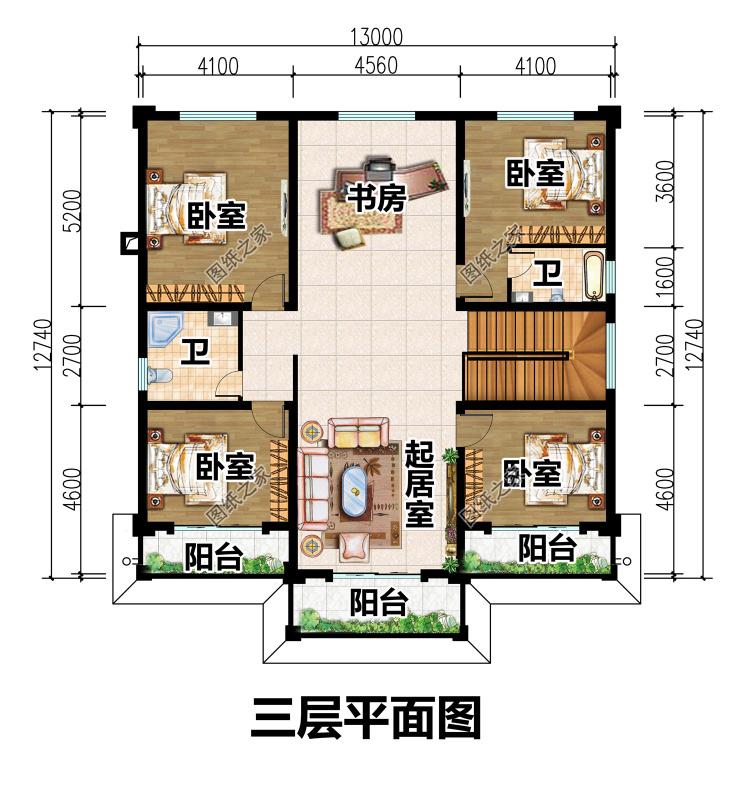

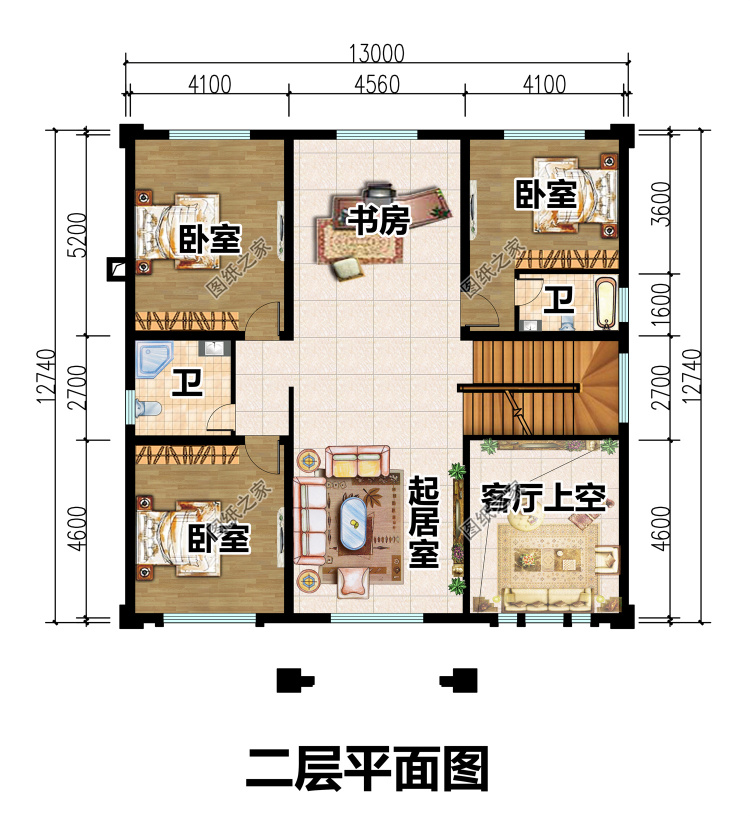

三层独栋别墅设计平面图带效果图

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
