四层别墅豪宅外观效果图及全套施工图,高端欧式风格

图纸编号: F19096 占地面积:176.97平方米 (尺寸/户型可定制)
建筑结构:框架结构
限时促销:788元 原价1198元
推荐等级:★★★★★,CAD
发布时间:2020-07-10
官方网站:https://tuzhizhijia.com 主体造价:60万(仅供参考)
软件介绍

图纸介绍:农村四层别墅豪宅设计施工图及外观效果图,客厅挑空复式户型设计,这栋房子好气派!外观装饰上,外墙面主要用到的是黄色的装饰涂料,并搭配一些构件加强美观性,大门处配方柱子很显气派性,使用多边形窗来加强造型的立体感,屋面上铺盖一层红色的釉面瓷瓦。客厅挑空设计,挑空的面积非常大,将旋转楼梯处一块挑空,二层配有三间卧室,其中主卧室内带主卫,并设有茶室。三层四间卧室设计,配有足够的室内活动厅空间,室外设一观景阳台。四层三间卧室外配一大露台和观景凉亭。

占地面积:15.6m*11.8m,176.97平方米左右;

建筑层高:四层;

建筑高度:16.13米(含屋顶);

设计功能

一层户型:客厅、厨房、餐厅、卧室x2、卫生间;

二层户型:客厅上空、客厅、茶室、卧室(带卫生间)、卧室x2、卫生间、阳台;

三层户型:客厅、卧室(带卫生间)、卧室x3、卫生间、阳台;

四层户型:书房、卧室(带卫生间)、卧室x2、卫生间、露台、凉亭;

图纸目录

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

四层农村房子设计图

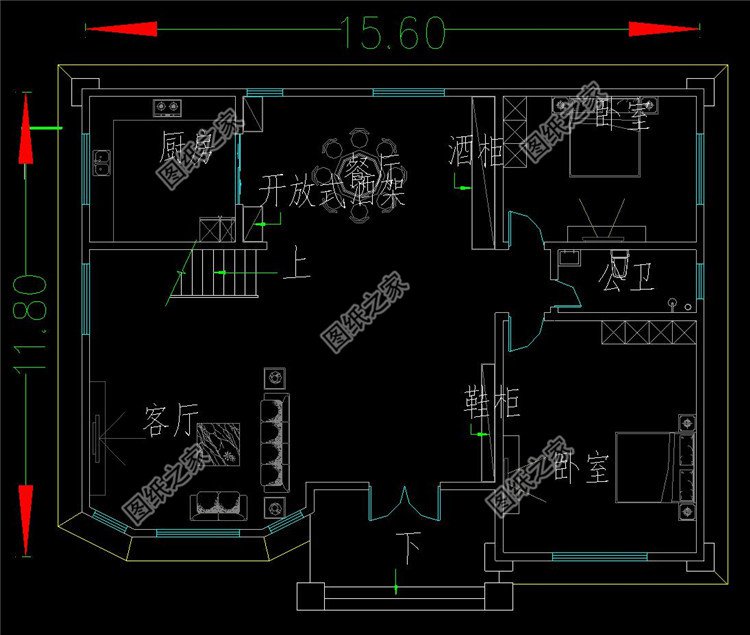

四层农村房子一层设计图

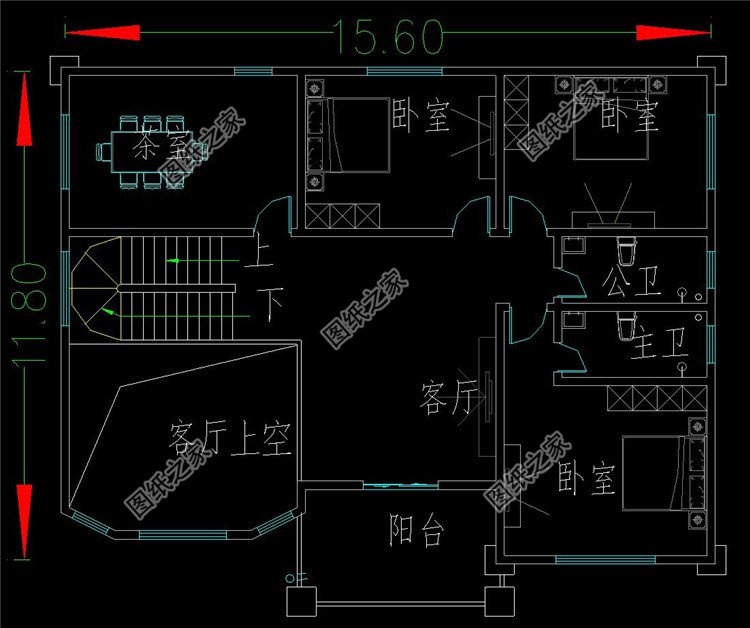

四层农村房子二层设计图

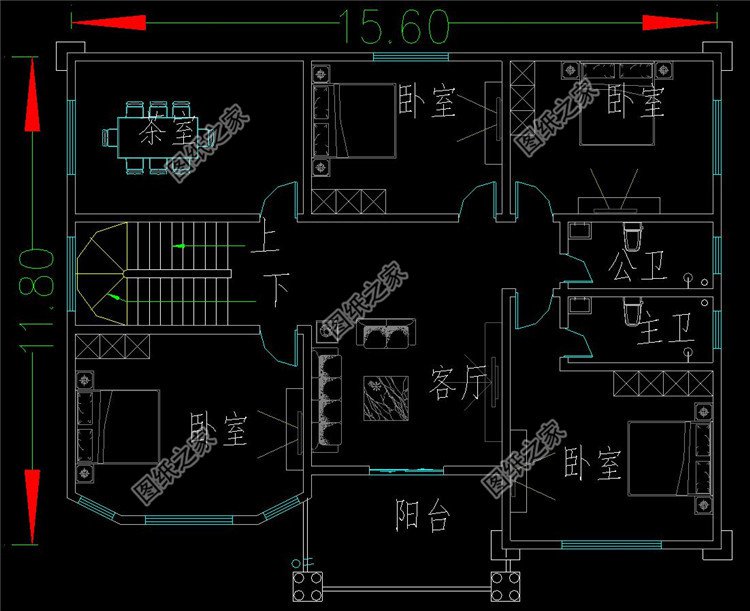

四层农村房子三层设计图

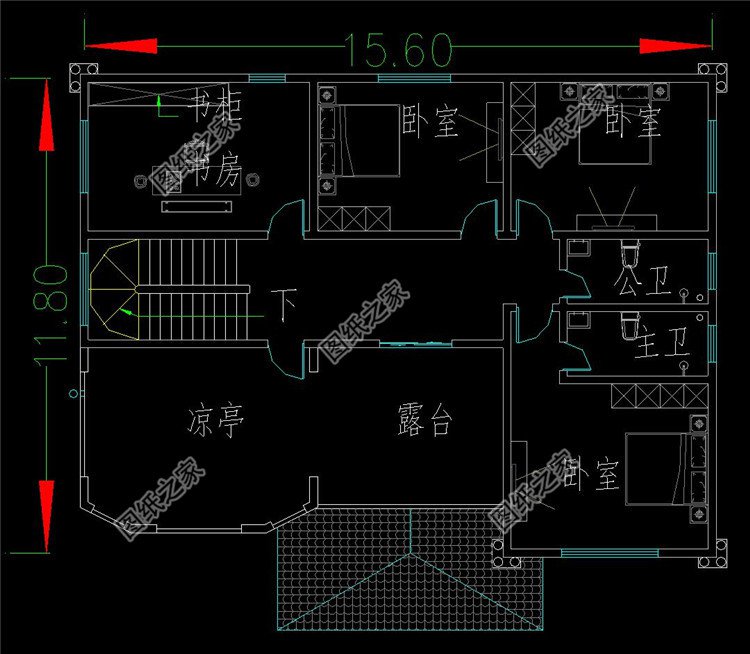

四层农村房子四层设计图



【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
