12X14米四层农村自建别墅设计图,功能设计丰富齐全

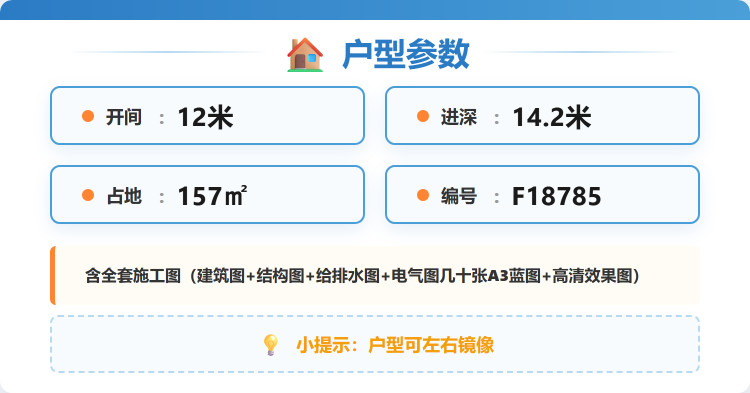

图纸编号:F18785 占地面积:157平方米 (尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
限时促销:688元 原价1098元 推荐等级:★★★★★
发布时间:2019-09-25
官方网站:https://tuzhizhijia.com 主体造价:44万左右(仅供参考)
软件介绍

图纸介绍:12X14米四层农村自建别墅设计图,功能设计丰富齐全,该户型占地157平米左右,凹凸有致,暖色系外观,二层以上的楼层都设有阳台/露台,自由活动空间加大。一层室内前半部为客厅,主卧内设独立卫生间和衣帽间,方便主人的生活起居,落地窗和多个窗户设计,优化室内的采光和通风,不会让室内显得阴暗拥挤。除了必要的生活功能空间外,该户型还设有了健身房功能,生活之余增加休闲活动

占地面积:12m*14.2m,157平方米左右;

建筑层高:四层;

建筑高度:17.98米(含屋顶);

设计功能:

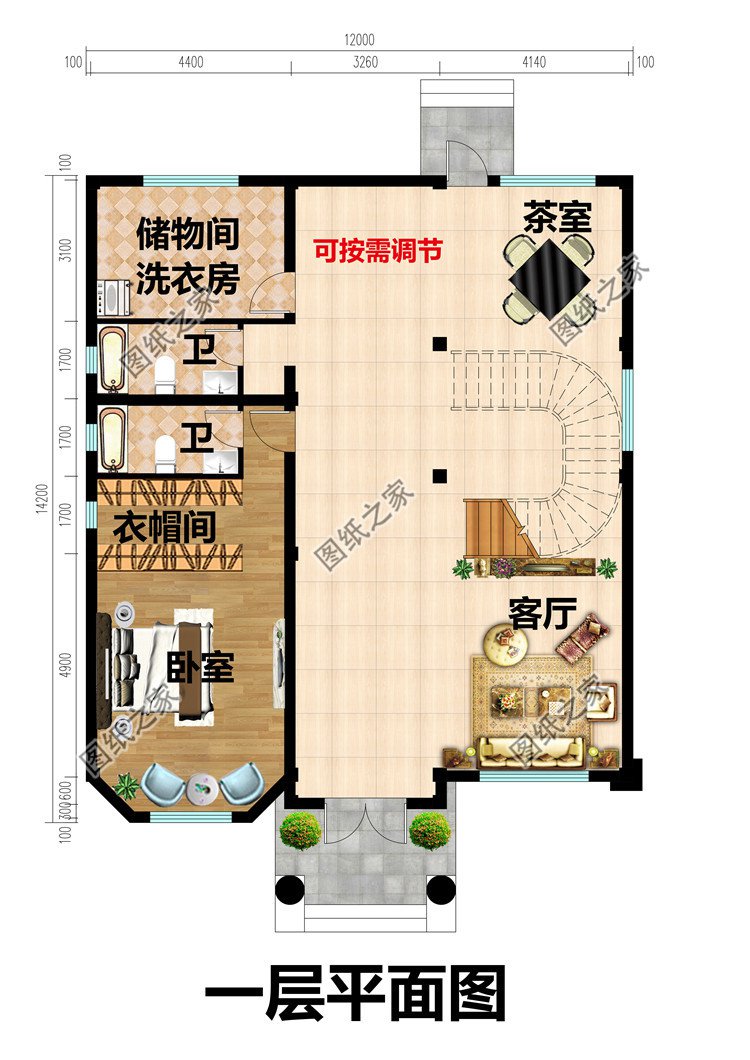

一层户型:客厅、神位、茶室、厨房、餐厅、卧室(带衣帽间卫生间)、卫生间;

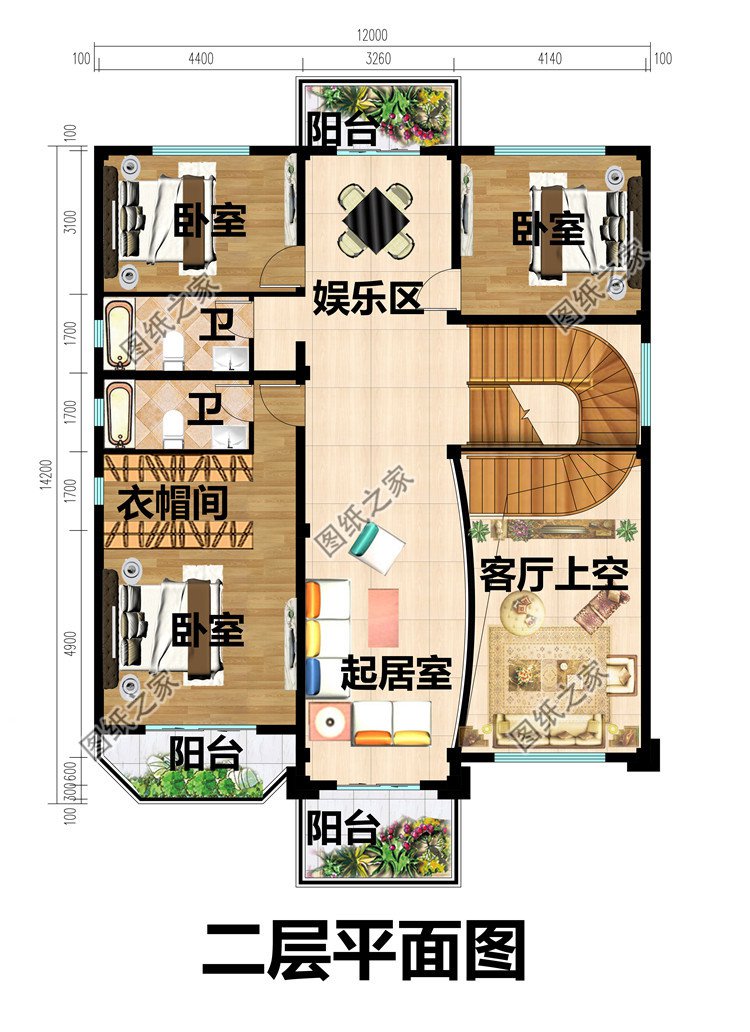

二层户型:客厅上空、客厅、卧室(带衣帽间卫生间)、卧室x2、卫生间、阳台;

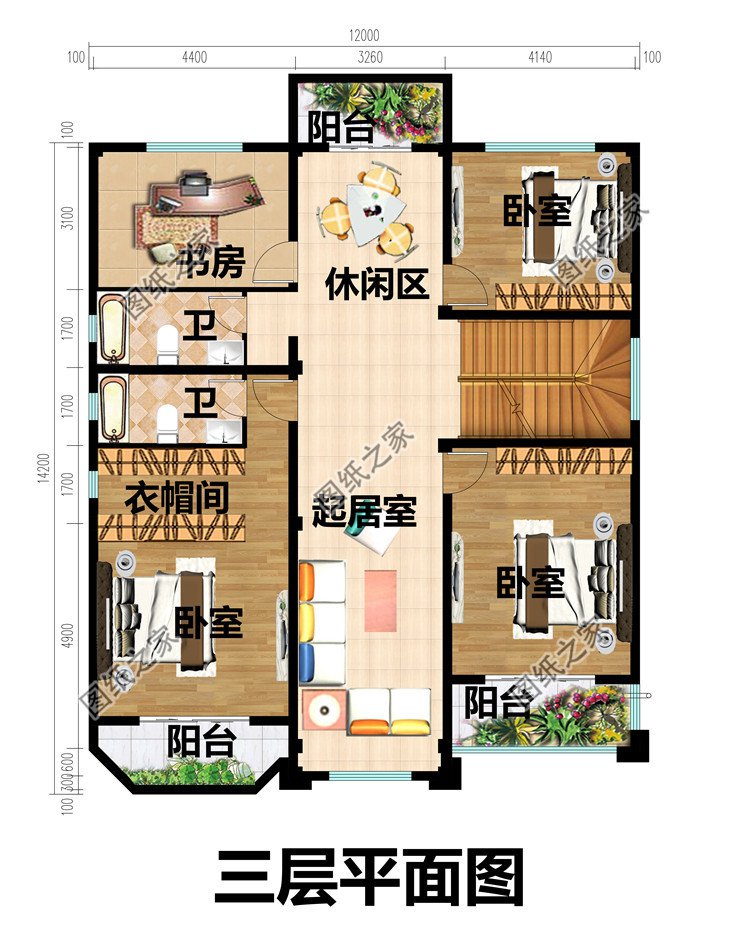

三层户型:客厅、书房、卧室(带衣帽间卫生间)、卧室、卫生间、阳台;

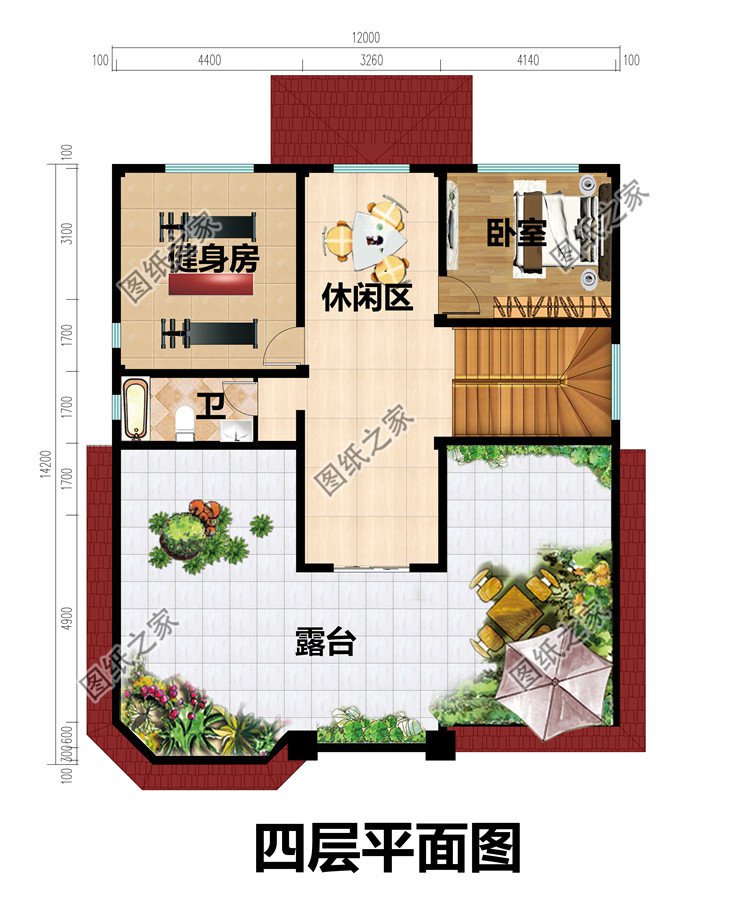

四层户型:健身房、卧室、卫生间、露台;

图纸目录:

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!

12X14米四层农村自建别墅设计图,功能设计丰富齐全

12X14米四层农村自建别墅设计图,功能设计丰富齐全

12X14米四层农村自建别墅设计图,功能设计丰富齐全

12X14米四层农村自建别墅设计图,功能设计丰富齐全

12X14米四层农村自建别墅设计图,功能设计丰富齐全

12X14米四层农村自建别墅设计图,功能设计丰富齐全

12X14米四层农村自建别墅设计图,功能设计丰富齐全

我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
