农村自建四层百万豪宅别墅设计图,客厅中空

图纸编号:F12711 占地面积:170平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
推荐等级:★★★★★ 发布时间:2018-12-04 官方网站:http://tuzhizhijia.com 主体造价:60万(仅供参考)
软件介绍

图纸介绍:农村自建四层百万豪宅别墅设计图,客厅中空,茶室、书房、娱乐室都囊括其中,功能齐全,这样的别墅建出来气派到让人羡慕。一层就布局的很宽敞大气,厨房中设有后门,符合农村的生活习惯。楼梯设计上也采用了很多农村别墅设计中的惯用手法,从旋转楼梯完成直角楼梯的切换,洋气又节省空间。

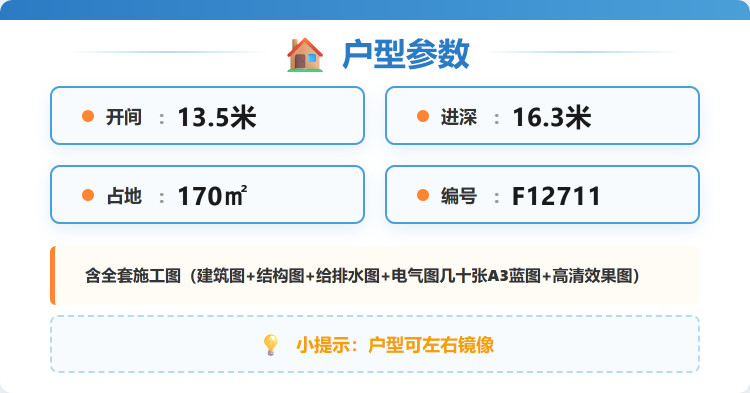

占地面积:13.50m*16.3m,170平方米左右;

建筑层高:四层;

建筑高度:16.6米(含屋顶);

设计功能:

一层户型展示:客厅、厨房、餐厅、茶室、卧室、卫生间;

二层户型展示:客厅上空、客厅、卧室(带卫生间、衣帽间)、卧室×2、公卫;

三层户型展示:娱乐室、卧室(带卫生间、衣帽间)、卧室×3、公卫、阳台、露台;

四层户型展示:棋牌室、书房、凉亭、卧室×2、露台;

图纸目录:

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

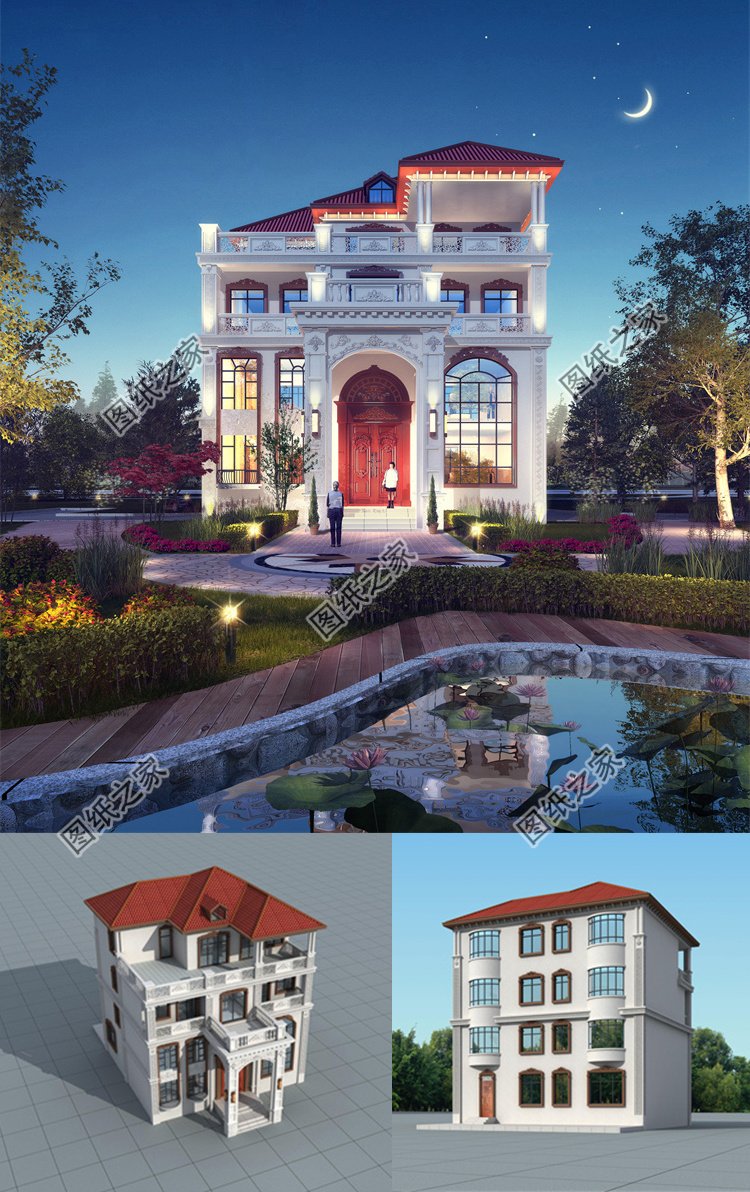

本套图纸含全套A3施工图+高清效果图,拿到即可施工!

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空

农村自建四层百万豪宅设计图,客厅中空



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
