图纸介绍：户型为3层独栋别墅，框架结构，带全套设计图纸和高清外观效果图，占地面积200.26平方米，建筑面积595.26平方米，建筑高度13.656米。本户型采用坡屋面，外观造型古朴大方，色彩清新淡雅，富有古色古香的韵味；房间尺度设计适宜，空间利用率高，明厨明卫，各使用空间都有较好的采光通风。

占地面积：18.44m*12.5m，200平方米左右；

建筑层高：三层；

建筑高度：13.656米（含屋顶）；

设计功能：一层设有客厅、餐厅、厨房、卧室(带衣柜和独立卫生间)、卫生间；二层设有起居室(带露台)、1楼悬空客厅、餐厅、吧台、厨房、卫生间、卧室(带独立卫生间和衣柜)；三层设有起居室、3间卧室(带独立卫生间、衣柜和露台)、卫生间；

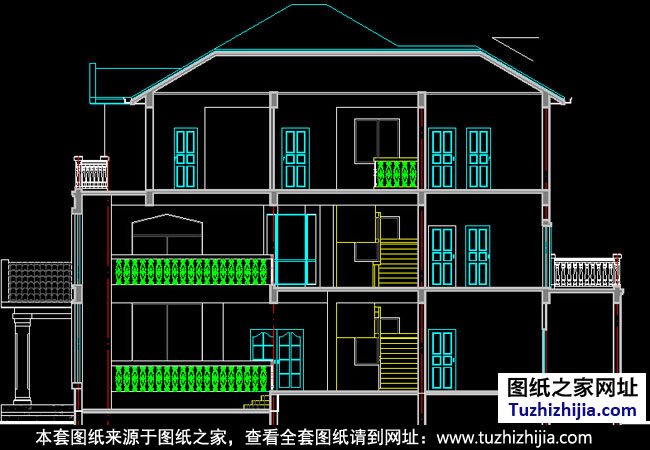

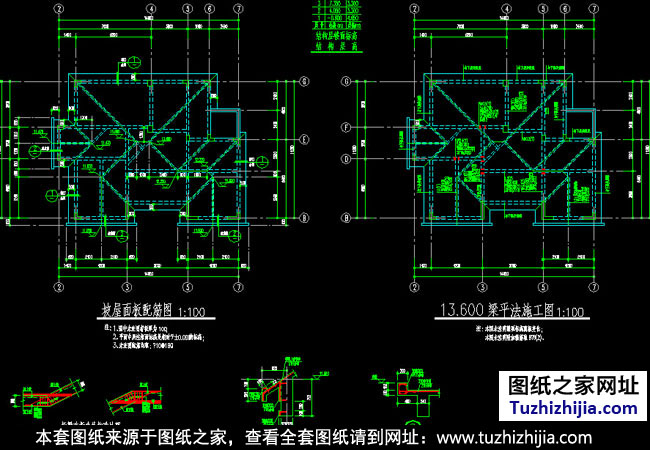

图纸目录：一层平面、二层平面图、三层平面图、屋顶平面、南立面、北立面、东立面西立面、节点图、大样图、1-1剖面图、楼梯平面图、剖面图、大样图、效果图2张；结构：结构施工说明、基础施工说明、基础结构平面图、-0.600~4.050柱平法施工图、4.050~7.350柱平法施工图、坡屋面板配筋图、13.600梁平法施工图、7.350~13.600柱平法施工图、二层板配筋图、4.050梁平法施工图、三层板配筋图、7.350梁平法施工图、10.650（空架层）结构布置图、楼梯结构剖面图、节点图等。



本套图纸包括DWG（可编辑修改，可打印出图）和高清PDF（不可编辑修改，可打印出图）两种格式。
