170平米自建三层房屋别墅设计图纸及效果图

图纸编号:S1385 占地面积:170平米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
限时促销:588元 原价998元 推荐等级:★★★★★
发布时间:2019-05-04
官方网站:https://tuzhizhijia.com 主体造价:55万左右(仅供参考)
软件介绍

图纸介绍:现代简约时尚三层自建别墅设计图,占地170平方米左右!这款采用墙裙贴文化石设计,外观造型简洁美观,户型方正大气。一层设有一个套间(可以设为老人房),KTV、杂物间、客厅、厨房和卫生间,而且杂物间可改造成柴火房,还留有后门,更加便捷。二层设计有三个卧室,其中一间是自带卫生间、客厅、主卧大阳台和公用大露台,方便衣物的晾晒和日常活动需求。三层设计有两间卧室、台球厅、茶座、顶层大露台,俨然就是一个家庭小世界。

占地面积:13.9m*14.2m,170平方米;

建筑层高:三层;

建筑高度:11.9米(含屋顶);

设计功能:

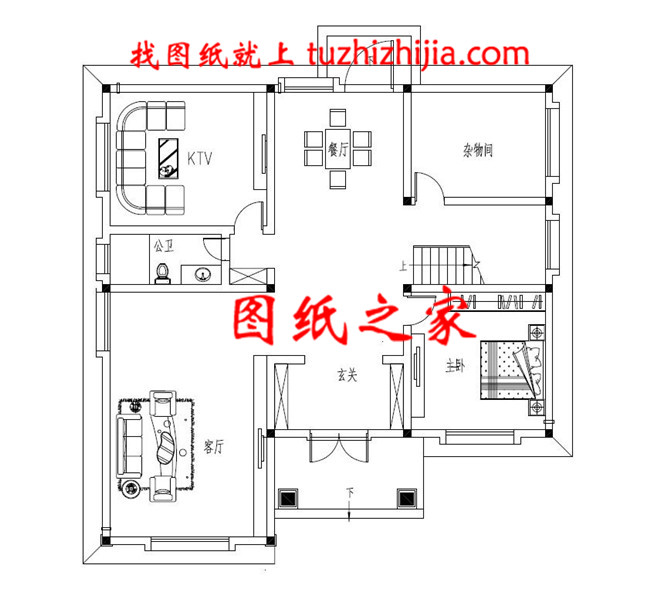

一层户型: KTV,公卫,客厅,餐厅,玄关,杂物间,主卧;

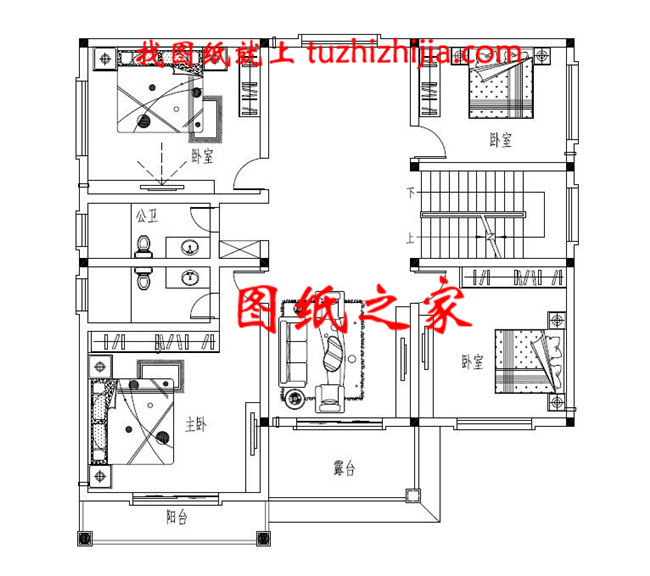

二层户型: 卧室X3,公卫,主卧(带主卫),客厅,露台,阳台;

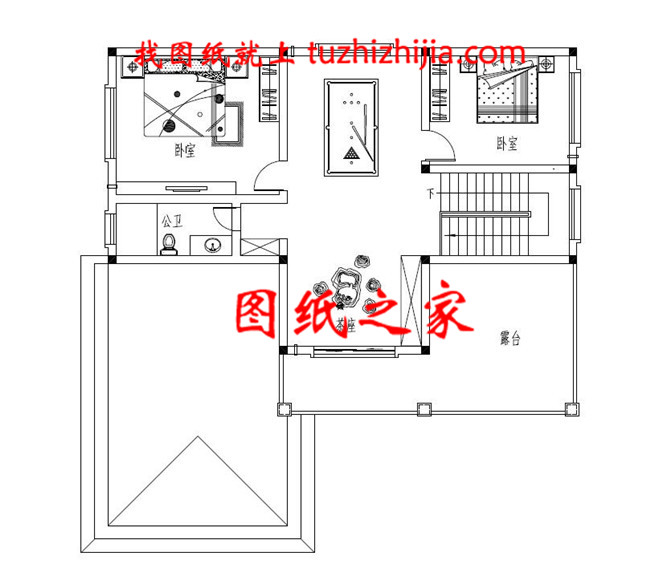

三层户型:卧室X2,公卫,茶座,露台,台球厅;

图纸目录:

建筑图:图纸目录、建筑说明、各层平面图、立面图x4、剖面图、大样图、楼梯大样图、节点大样图、门窗表;

结构图:图纸目录、结构说明、基础配筋图、基础大样图、梁结构配筋图、板结构配筋图、屋面结构配筋图、楼梯结构配筋图、节点大样图;

给排水图:图纸目录、设计说明、给排水平面图、卫生间排水大样图、给排水系统图、排水系统图;

电气图:图纸目录、电气说明、等离子电位作法、强点系统图、弱电系统图、照明布置图、插座布置图、弱电布置图、基础接地布置图、屋顶防雷布置图。

本套方案包含全套A3设计图+彩色效果图。

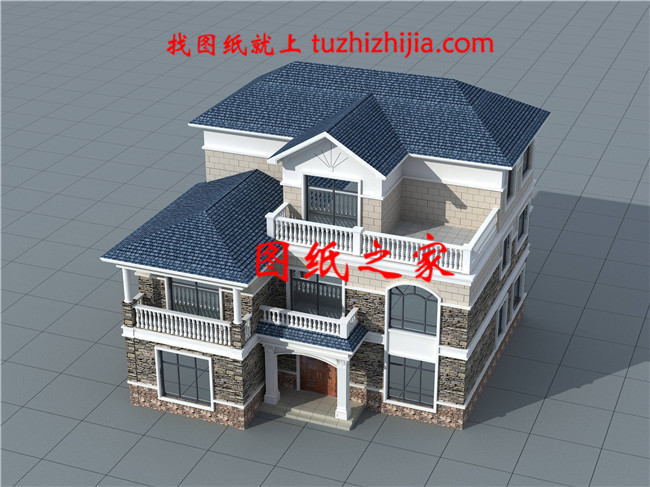

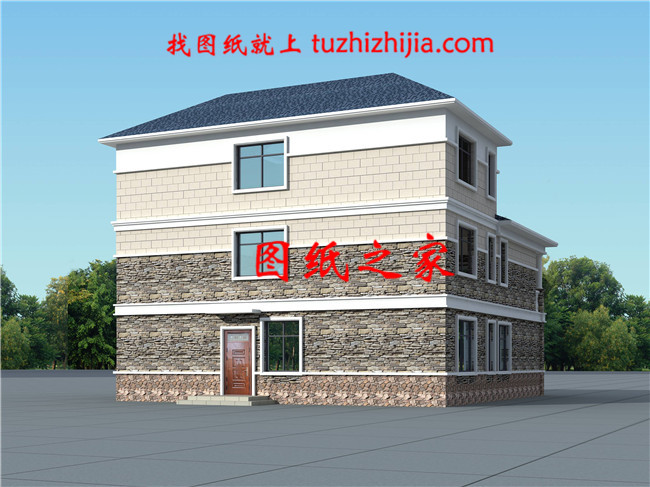

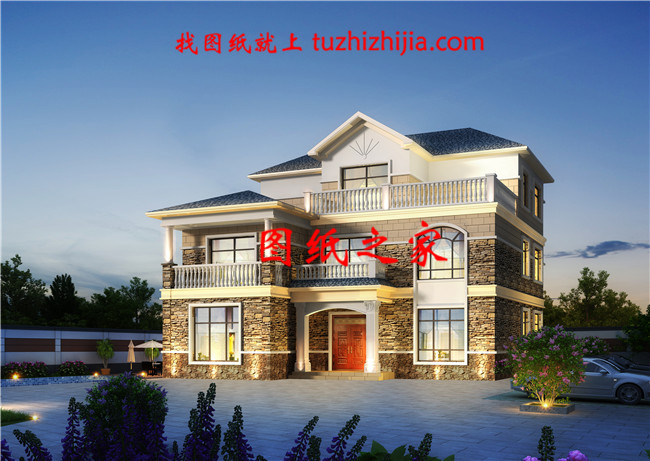

现代简约时尚三层自建别墅设计图

现代简约时尚三层自建别墅设计图

现代简约时尚三层自建别墅设计图

现代简约时尚三层自建别墅设计图

现代简约时尚三层自建别墅设计图

现代简约时尚三层自建别墅设计图

我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
