210平左右三层(两层半)双拼新农村别墅设计图纸及外观效果图

图纸编号:SP1131 占地面积:206.712平方米(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2020-12-27
官方网站:https://tuzhizhijia.com 主体造价:46万(仅供参考)
软件介绍

图纸介绍:三层(两层半)双拼新农村别墅设计图纸及外观效果图,设计公共大露台,相亲相爱一家人!新农村兄弟双拼自建房户型,这样不仅可以节省开支,还能避免婆媳矛盾,而且时尚简约的造型,怎样都不会过时,兄弟都说好!外墙面棕色系的文化石和米黄色石漆交相呼应,伸出式门檐和阳台不仅增加了利用空间而且使房子凹凸有致,看起来大气又舒适,共门廊设计,大门处用方形罗马柱装饰,蓝色琉璃瓦的覆盖,体现出整栋别墅的清新靓丽之感。三层共用的大露台,不仅满足了农村生活的晾晒需求,还是亲朋好友聚会的绝佳场地。

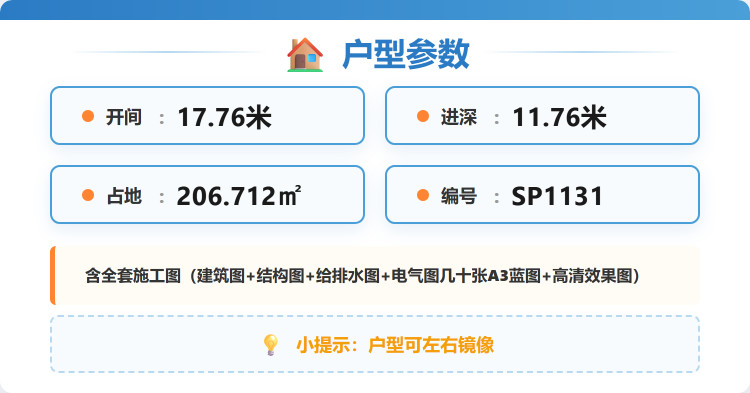

占地面积:17.76m*11.76m,206.712平方米左右,单户103平左右;

建筑层高:三层;

建筑高度:12.091米(含屋顶);

设计功能:

一层:堂屋、客厅、餐厅、厨房、卧室(带卫生间)、储藏间、卫生间;

二层:客厅、卧室(带卫生间)、卧室x2、卫生间、共用阳台;

三层:卧室(带卫生间)、卧室x2、卫生间、共用露台;

图纸目录:

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗大样图、门窗表等;

结 构 图:结构设计说明、大样图、基础平面布置图、一层柱配筋图、二层柱配筋图、三层柱配筋图、一层顶梁平法施工图、二层顶梁平法施工图、顶层梁平法施工图、一层顶板结构平面图、二层顶板结构平面图、顶层板结构平面图、楼梯配筋图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、电气设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、基础接地平面图、屋顶防雷平面图等

本方案为A3施工图+彩色效果图,拿到即可施工。

210平左右三层双拼别墅效果图

210平左右三层双拼别墅

210平左右三层双拼别墅

210平左右三层双拼别墅

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
