新中式二层双拼楼房设计图,单户面积100平米左右,实用美观

图纸编号:SP15317 占地面积:200平方米(尺寸/户型可定制)
建筑结构:框架结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2019-04-08
官方网站:https://tuzhizhijia.com 主体造价:40万左右(仅供参考)
软件介绍

图纸介绍:200平米新中式二层双拼楼房设计图,实用美观,单户面积100平米,户型合理,外观看起来很有质感,立面丰富,布局合理,总面积不大,功能配备齐全,是双拼户型,适合兄弟合建。

占地面积:16.6m*11.94m,197平方米左右,单户面积100平方米左右;

建筑层高:二层半(带阁楼);

建筑高度:9.4米(含屋顶);

设计功能:

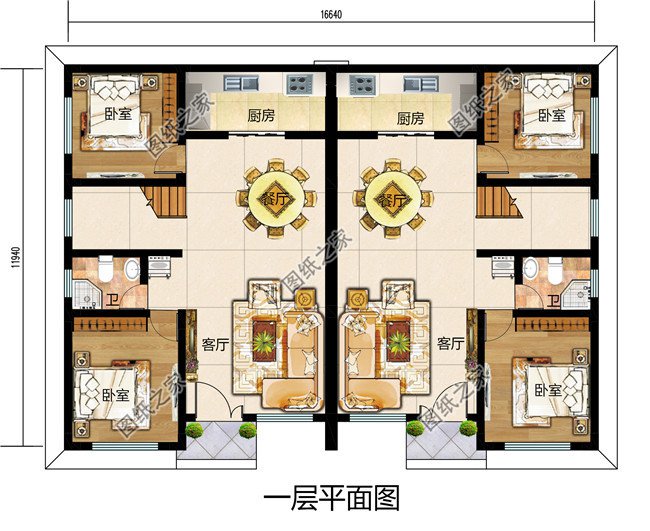

一层:客厅、厨房、餐厅、卧室、卫生间;

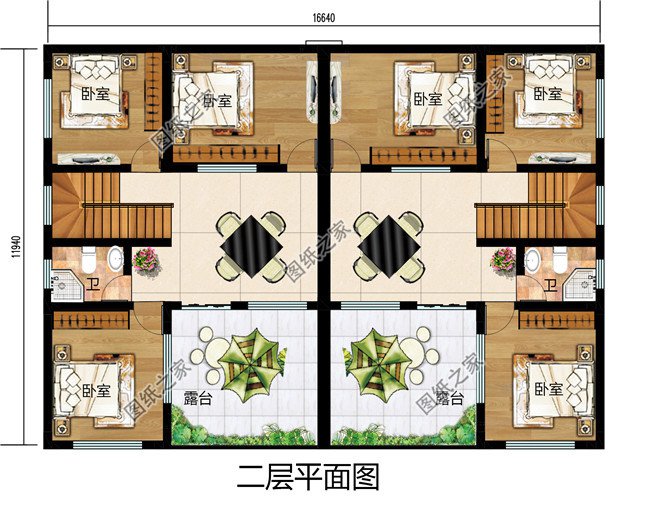

二层:卧室×3、公卫、娱乐厅、露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层柱配筋图、二层柱配筋图、一层顶梁平法施工图、二层顶梁平法施工图、顶层梁平法施工图、一层顶板结构平面图、二层顶板结构平面图、顶层板结构平面图、楼梯配筋图等;

给排水图:给排水设计说明及实例、一层给排水平面图、二层给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、电气设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、阁楼照明平面图、一层插座平面图、二层插座平面图、阁楼插座平面图、一层弱电平面图、二层弱电平面图、阁楼弱电平面图、基础接地平面图、屋顶防雷平面图等

全套A3施工图+彩色效果图,完整的施工图,拿到即可施工。

200平米新中式二层双拼楼房设计图,实用美观,单户面积100平米

200平米新中式二层双拼楼房设计图,实用美观,单户面积100平米

200平米新中式二层双拼楼房设计图,实用美观,单户面积100平米

新中式二层双拼楼房设计图,单户面积100平米左右,实用美观

新中式二层双拼楼房设计图,单户面积100平米左右,实用美观

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
