占地面积:27.76m*16.76m,349.29平方米,单栋174.65平方米;
建筑层高:一层;
建筑高度:7.325米(含屋顶);
设计功能:
一层(一栋的户型):共用堂屋、客厅、厨房、餐厅、卧室x2、卧室(带卫生间)x2、卫生间;
图纸目录:

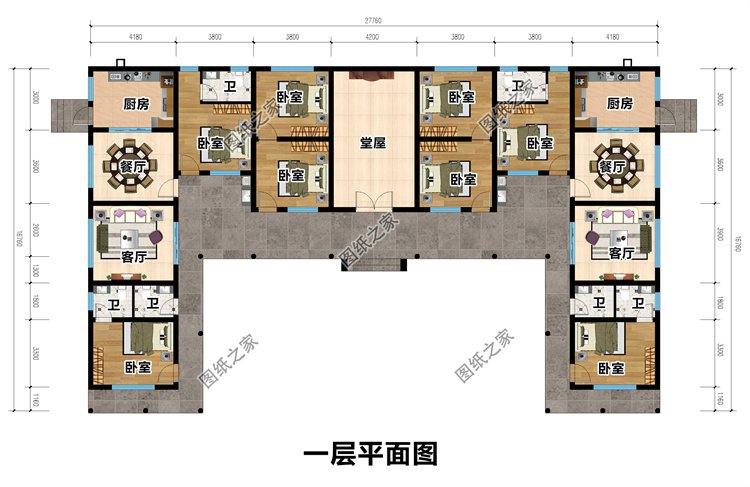

建 筑 图:一层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门窗表等;
结 构 图:基础平面布置图、一层柱配筋图、一层顶梁平法施工图、一层顶板结构平面图等;
给排水图:一层给排水平面图、给排水系统图等;
电 气 图:一层照明平面图、一层插座平面图、一层弱电平面图等;
全套图纸+高清效果图,拿到即可施工!
