图纸介绍:本户型为高端大气四层复式别墅房屋设计图,含外观效果图,户型经典,功能齐全,带车库(如果不需要,可以不建车库)。
占地面积:带车库18.00m*15.00m,270平方米左右;不带车库14.50m*15.00m,220平方米左右
建筑层高:四层;
建筑高度:15.57米(含屋顶);
设计功能:

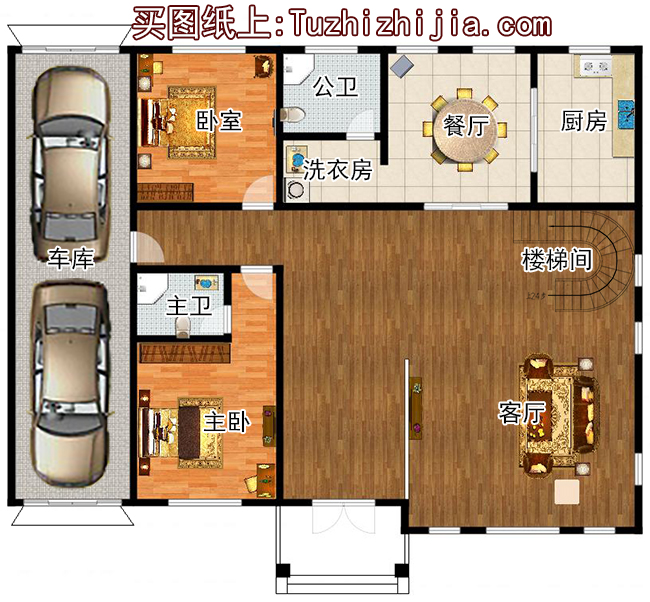

一层户型展示:玄关、客厅、餐厅、厨房、主卧(带卫生间)、卧室、卫生间、车库(可以不建);

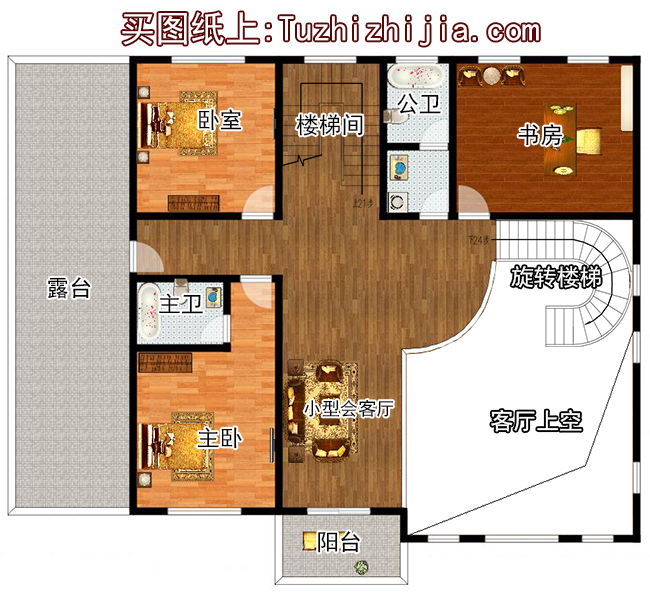

二层户型展示:客厅上空、小客厅、主卧(带卫生间)、卧室、书房、卫生间、露台;

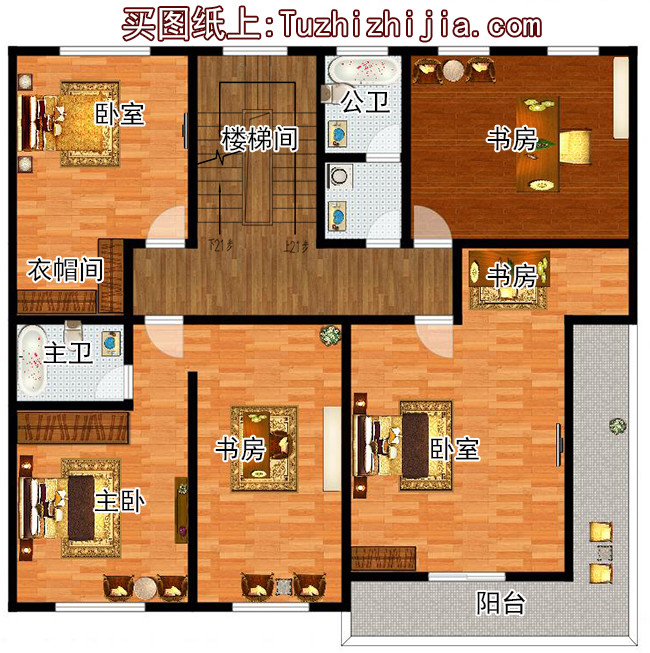

三层户型展示:卧室x4(其中1个带卫生间、1个带书房、1个带衣帽间)、书房、卫生间;

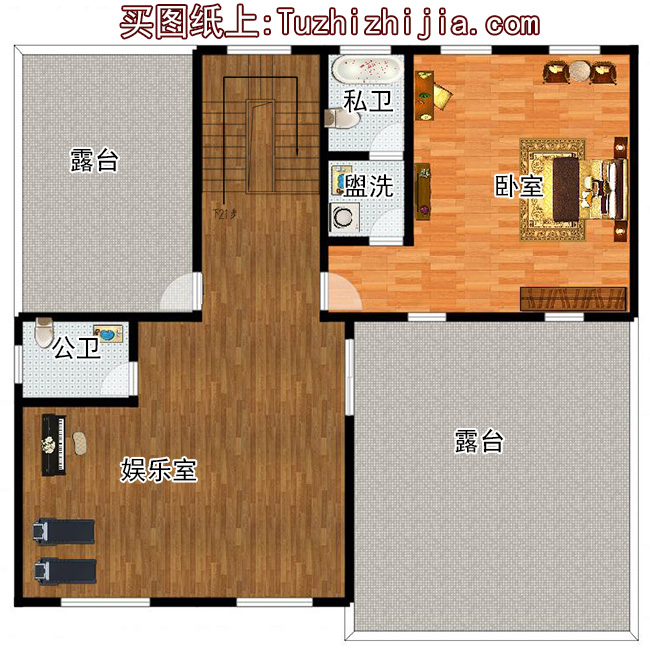

四层户型展示:卧室(带卫生间)、娱乐室(带卫生间)、大露台、小露台;
图纸目录:
建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;
结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;
给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;
电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;
本套图纸含全套A3施工图+高清效果图,拿到即可施工!
