大气豪华四层别墅设计图纸,占地180平米左右

图纸编号:F9812 占地面积:180平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
限时促销:688元 原价1098元 推荐等级:★★★★★
发布时间:2018-08-29
官方网站:https://tuzhizhijia.com 主体造价:60万(仅供参考)
软件介绍

 图纸介绍:大气豪华四层别墅设计图纸,占地180平米左右,经典的欧式外观,无需赘述,它大气端庄的形象早已深入人心。夜幕降临时,室内暖融融的灯光逐一亮起,它绝对是整个镇上最闪亮的一栋。

占地面积:15.8m*11.30m,180平方米左右;

建筑层高:四层;

建筑高度:15.57米(含屋顶);

设计功能:

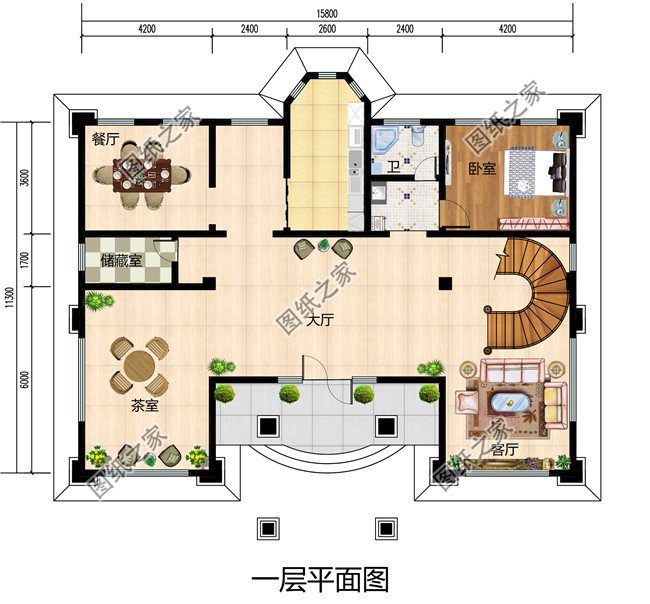

一层户型展示:大厅、厨房、餐厅、客厅、茶室、保姆房、卫生间;

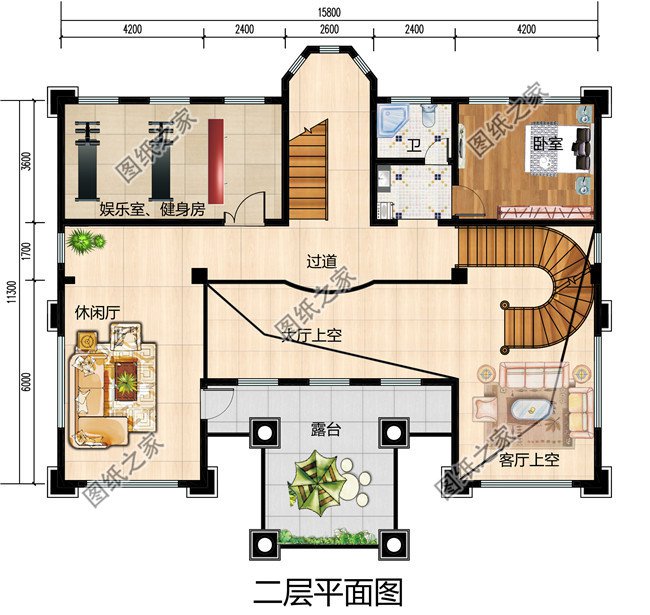

二层户型展示:客厅上空、卧室、休闲厅、健身房、卫生间、露台;

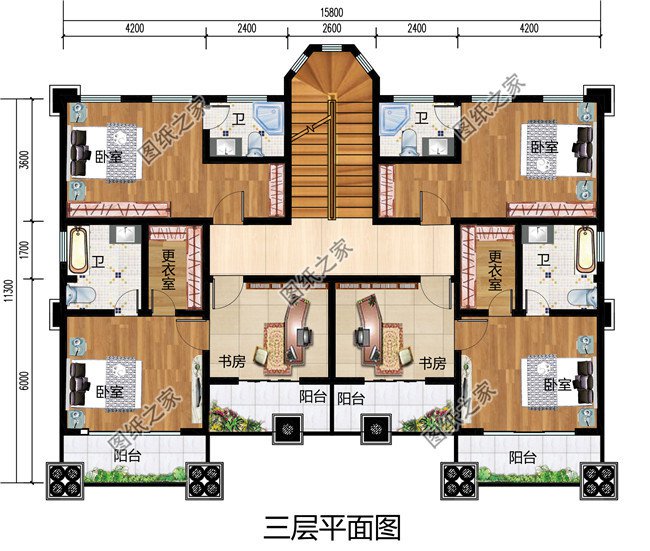

三层户型展示:主卧(带衣帽间,卫生间,书房,阳台)×2、卧室(带衣帽间和卫生间)×2;

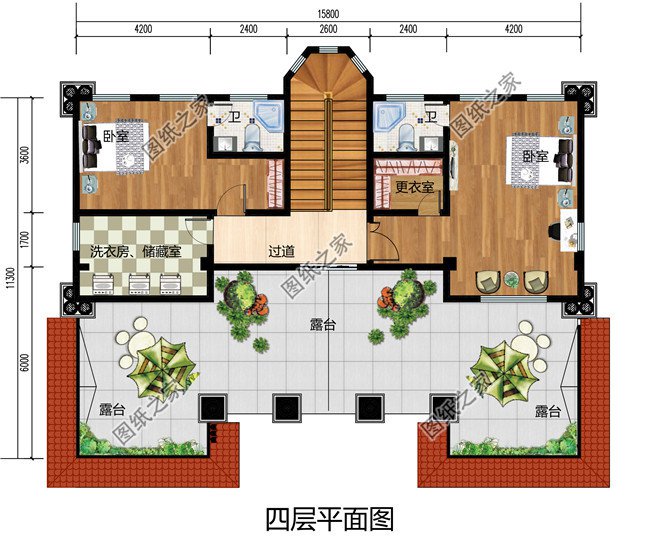

四层户型展示:卧室(带衣帽间和卫生间)×2、洗衣房、露台;

图纸目录:

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!
