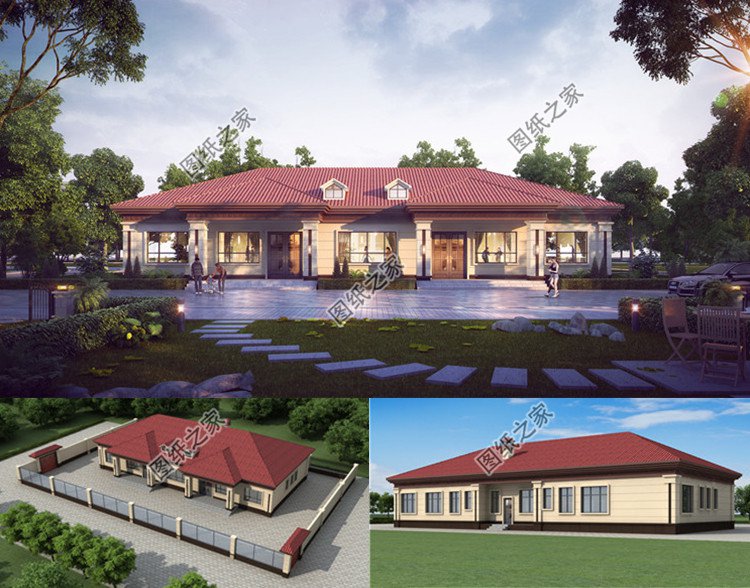

图纸介绍:精致时尚双拼别墅设计图,造价实惠,起居互不打扰,别墅造型美观,让人耳目一新的独特设计让人惊讶,房子主体色调以黄色为主,红色坡屋顶琉璃瓦,与褐色屋檐交相呼应,整体看起来简单又优雅。老虎窗干燥通风,室内设计有四室一厅四卫,餐厅厨房两户共用,厨房带土灶并设计有后门方便出入。

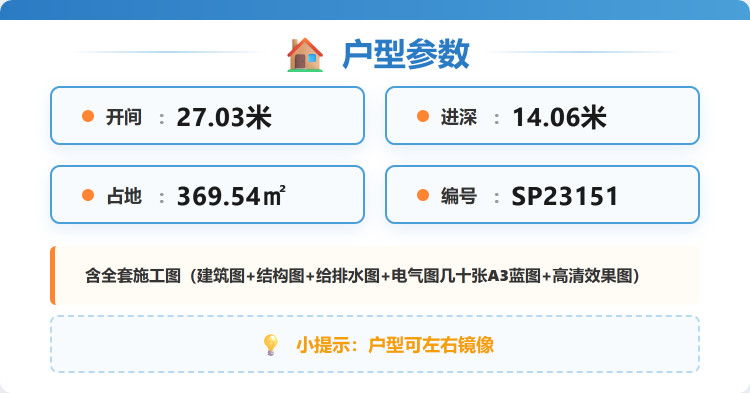

占地面积:27.03m*14.06m,369.54平方米,单栋184.77平方米;
建筑层高:一层;
建筑高度:7.52米(含屋顶);
设计功能:

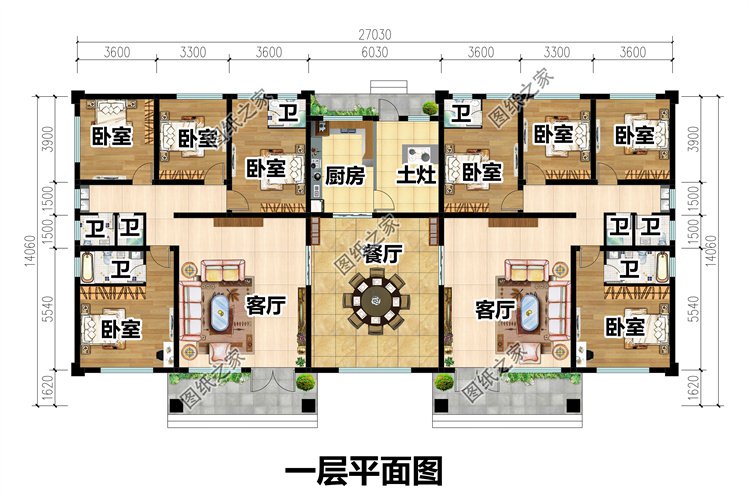

一层(一栋的户型):客厅、共用餐厅、共用厨房、卧室(带卫生间)x2、卧室x2、卫生间x2;
图纸目录:
建 筑 图:一层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门窗表等;
结 构 图:基础平面布置图、一层柱配筋图、一层顶梁平法施工图、一层顶板结构平面图等;
给排水图:一层给排水平面图、给排水系统图等;
电 气 图:一层照明平面图、一层插座平面图、一层弱电平面图等;
全套图纸+高清效果图,拿到即可施工!
