240平方米新农村漂亮的兄弟双拼别墅设计图纸,单户120平

图纸编号:SP1157 占地面积:239平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
限时促销:688元 原价1098元 推荐等级:★★★★★
发布时间:2019-11-26
官方网站:https://tuzhizhijia.com 主体造价:42万左右(仅供参考)
软件介绍

图纸介绍:240平方米新农村漂亮的兄弟俩双拼别墅设计图纸及外观图片,单户120平,设计美观大气,设有独立大门进入,两家住在一起互不影响,适合农村两兄弟建造。俯视图看起来这套户型十分漂亮,两个小老虎窗设计巧妙俏皮可爱,为室内增加采光度。坡屋顶方便排水,不论南方还是北方,都是非常合适建造的

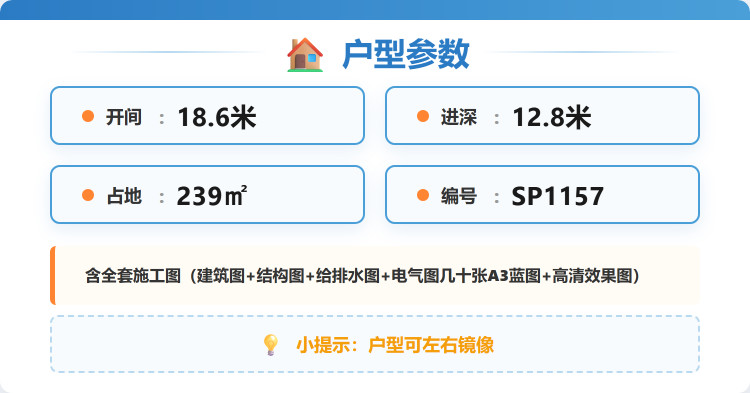

占地面积:18.6m*12.8m,239平方米左右,单户119.5平方米左右;

建筑层高:二层

建筑高度:12.05米

设计功能:

一层房屋户型:堂屋、客厅、厨房、餐厅、卫生间、老人房(带卫生间);

二层房屋户型:主卧(带卫生间衣帽间)、卧室(带卫生间)、棋牌室、书房、卫生间、阳台;

图纸目录:

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、阁楼层梁结构平面图、阁楼层板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间给排水详图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、基础接地平面图、屋顶防雷平面图等;

全套图纸+高清效果图,拿到即可施工!

新农村漂亮的双拼别墅设计图纸

新农村漂亮的双拼别墅设计图纸

新农村漂亮的双拼别墅设计图纸

新农村漂亮的双拼别墅设计图纸

新农村漂亮的双拼别墅设计图纸

我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
