新农村全套四层别墅设计图纸占地面积:190平方米造价预算:42万

图纸编号:F717 占地面积:190平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-01-25 官方网站:http://tuzhizhijia.com 主体造价:42~46万(仅供参考)
软件介绍
建筑层数:四层;
占地尺寸:面宽14.9米x进深13.1米
占地面积:190.4平方
造价预算:40~44万
建筑总面积/总层高:589平米(不含入户平台、阳台、露台)/总高16.1米,屋檐口高13.94米
图纸目录
建筑图:建筑设计总说明、一层建筑平面图、二层建筑平面图、三层建筑平面图、四层建筑平面图、屋顶建筑平面图、一层建筑结构尺寸图、二层建筑结构尺寸图、三层建筑结构尺寸图、四层建筑结构尺寸图、屋顶建筑结构尺寸图、1-1剖面图、南立面图、北立面图、东侧立面图、西侧立面图、斗拱侧面、斗拱正面、线条解析、门楼详图;
结构图:结构设计总说明、独立基础桩位参考图、基础结构配筋详图、柱子配筋详图、结构一层柱平面图、3.900结构层柱平面图、7.300结构层柱平面图、10.500结构层柱平面图、结构一层地面梁配筋图、3.900结构层梁配筋图、7.300结构层梁配筋图、10.500结构层梁配筋图、13.700结构层梁配筋图、坡顶结构示意图、3.900结构层板配筋图、7.300结构层板配筋图、10.500结构层板配筋图、13.700结构层板配筋图、坡顶结构示意图、楼梯配筋详图;
给排水图:给排水设计总说明、一层给水平面图、二层给水平面图、三层给水平面图、四层给水平面图、一层排水平面图、二层排水平面图、三层排水平面图、四层排水平面图、屋顶排水平面图;
电路图:电气设计总说明、一层强电布置图、二层强电布置图、三层强电布置图、四层强电布置图、一层弱电布置图、二层弱电布置图、三层弱电布置图、四层弱电布置图、一层灯控布置图、二层灯控布置图、三层灯控布置图、四层灯控布置图;
设计功能
一层:客房、卫生间、客厅、餐厅、厨房、老人房、卫生间、车库;
二层:4个套间、4个卫生间、客厅、阳台、套间、卫生间、露台;
三层:套间、卫生间、起居室、露台、卫生间、套间、套间、卫生间;
四层:套间、卫生间、套间、卫生间、露台、凉亭;

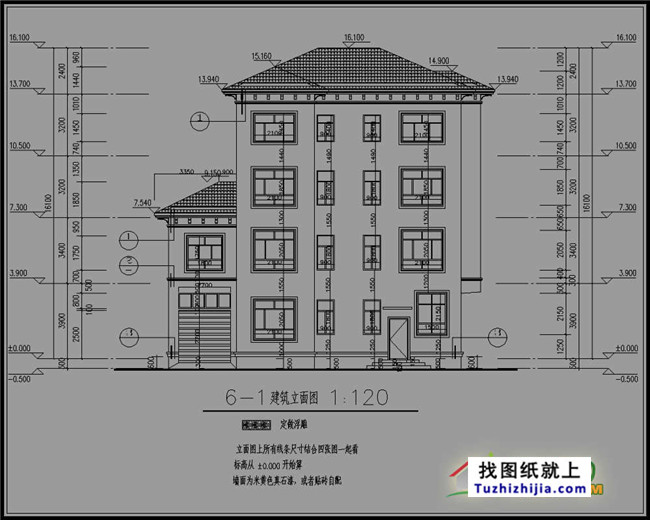

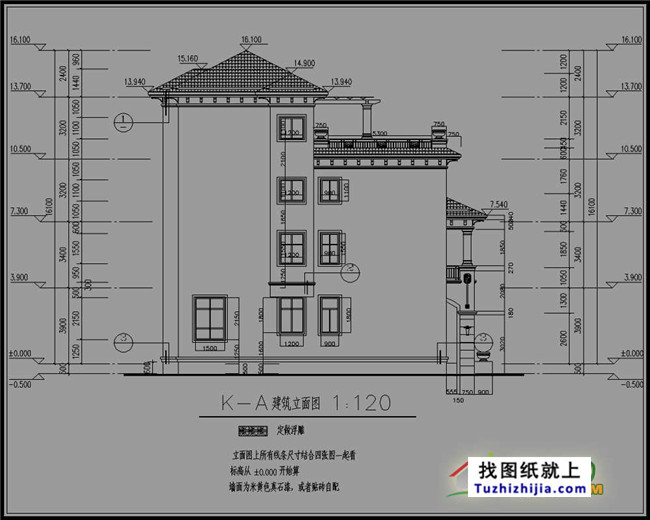

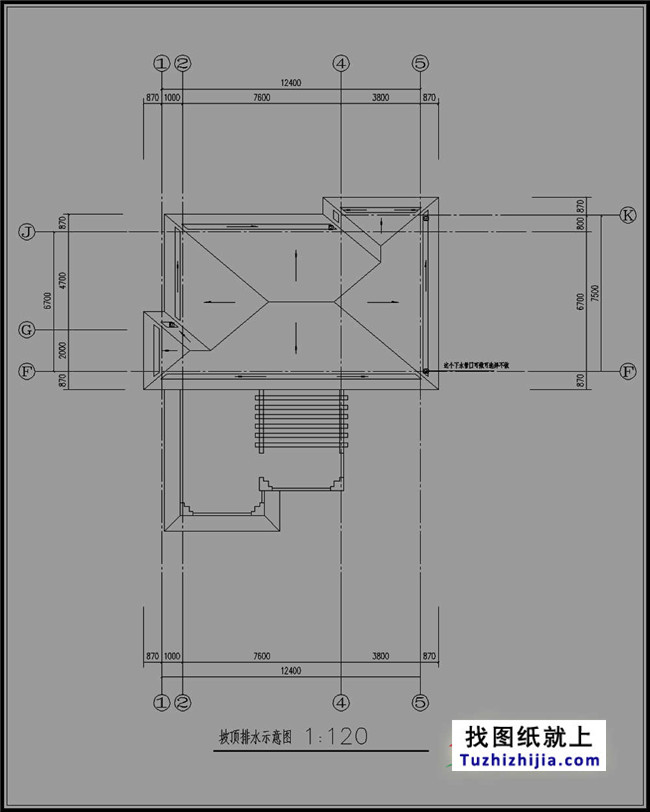

新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
新农村全套四层别墅设计图纸
在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
