三层别墅40万左右气派的外观效果图,含全套施工设计图

图纸编号:S19078 占地面积:161.46平方米 (尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:框架结构
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2020-06-11
官方网站:https://tuzhizhijia.com 主体造价:42万(仅供参考)
软件介绍

图纸介绍:农村三层别墅40万左右气派的外观效果图,含全套施工设计图纸,7室4厅,大气美观适合自建!延续了中国传统的大屋檐,用了更简练的线条、宜居的色彩搭配,让人眼前一亮。客厅空间宽敞,与餐厅之间没有隔断自然过渡,上方作挑高设计,横纵向空间得到延伸,进门就能感觉到书香府邸的气派体面。二层为主要的居住空间,布置了三间卧室,主卧设置卫生间,保证了居住的私密性和舒适度。三层衣帽间则可以为女主人最爱的衣服和包包提供专属的小天地。大露台非常实用,方便家中晾晒。

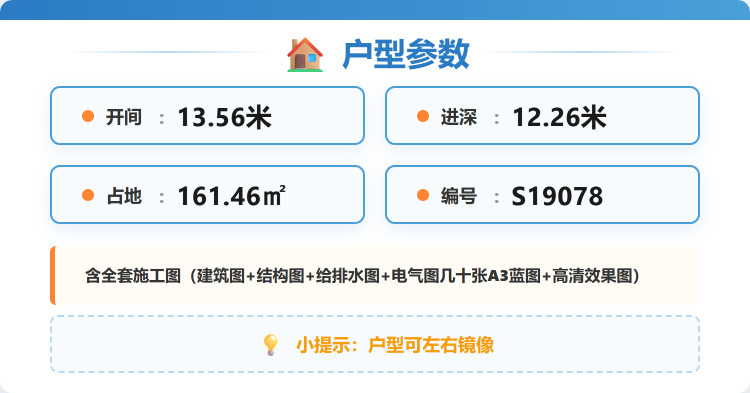

占地面积:13.56m*12.26m,161.46平方米左右;

建筑层高:三层;

建筑高度:12.815米(含屋顶);

设计功能

一层户型:门厅、客厅、厨房、餐厅、储藏室、卧室(带卫生间)、卧室、卫生间;

二层户型:客厅上空、起居室、书房、女儿房(带卫生间)、卧室(带卫生间)x2、露台;

三层户型:小客厅、娱乐区、卧室(衣帽间)、卧室x2、卫生间、阳台、露台;

图纸目录

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

三层新中式别墅

三层新中式别墅一层户型图

三层新中式别墅二层户型图

三层新中式别墅三层户型图

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
