180平方米湖南农村双拼小别墅设计图纸带外观图17X10米

图纸编号:SP1120 占地面积:180平方米(尺寸/户型可定制)
一月销量:
建筑结构:未知,CAD
限时促销:688元 原价1098元 推荐等级:★★★★★
发布时间:2016-02-15
官方网站:https://tuzhizhijia.com 主体造价:50万以内(仅供参考)
软件介绍

建筑占地面积:17.4㎡*9.9㎡=174平方米;

建筑面积:435平方米

建筑层数:三层;

建筑高度:10.8米(含屋顶)坡屋顶;

设计功能:

一层:2间卧室、厨房、餐厅、客厅、卫生间;

二层:3间卧室、起居室、衣橱、卫生间、阳台;

三层:露台、储藏间、卧室、卫生间;

图纸目录:

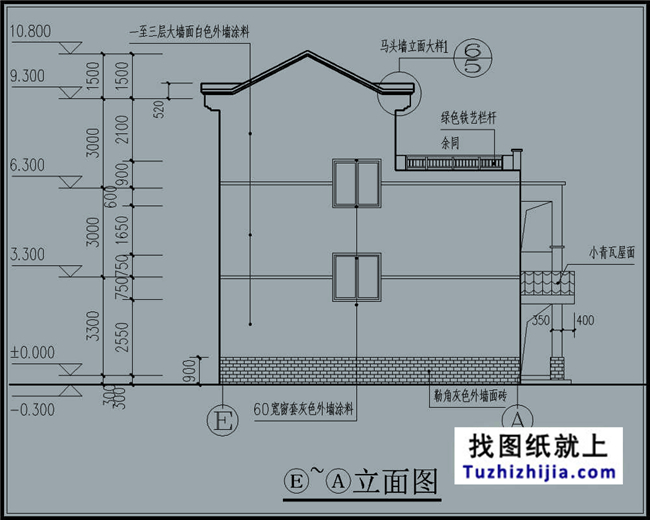

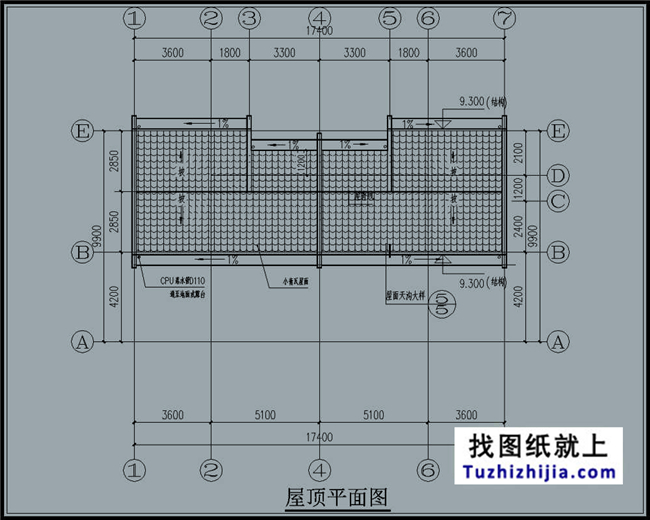

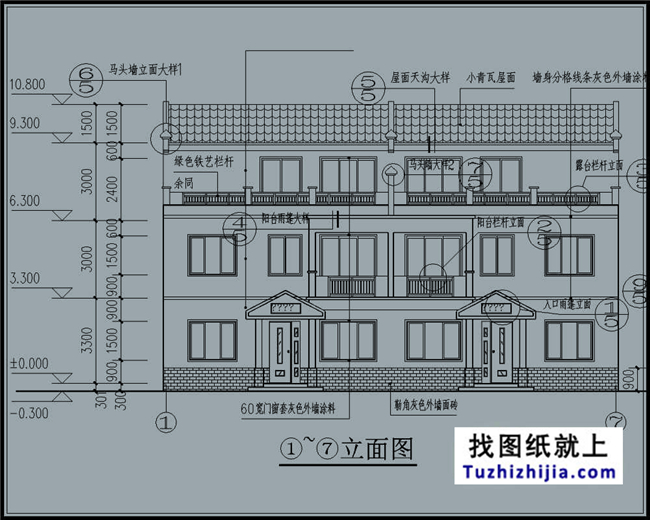

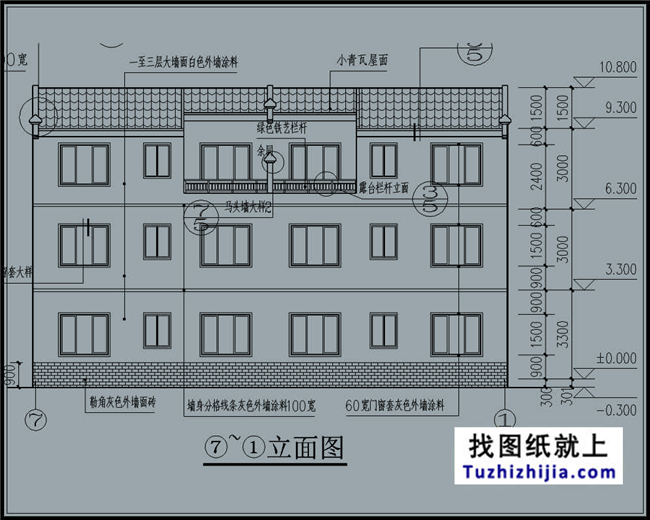

建筑:一层平面图、二层平面图、三层平面图、屋顶平面图、门窗表、指标表、正立面图、侧立面图、背立面图、1-1剖面图、屋面天沟大样、节点大样图、效果图;

电气:一层平接地面图、二层电气平面图、三层电气平面图、配电箱系统图、屋顶防雷平面图;

结构:屋面梁板结构平面图、大样配筋、二层梁板结构平面图、三层梁板结构平面图、基础结构平面图;

给排水:一层给排水平面图、二层给排水平面图 、三层给排水平面图、屋顶给排水平面图、厨卫大样图、厨卫给排水轴侧图、给排水系统图等。

180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米
180平方米湖南农村双拼小别墅设计图纸带外观图,17X10米



我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
