图纸介绍:新中式一层宅院设计图,两兄弟合盖,双拼独栋类型,功能丰富,别墅两户布局基本是一样的,合院布局四水归堂,白墙灰瓦,院子空间不小,保证了活动的空间。家里老人在家可以种点菜,吃的更健康,也有助于锻炼。共用堂屋方便家人聚会沟通,厨房设有后门互不干扰。多间套卧适合一般家庭使用。

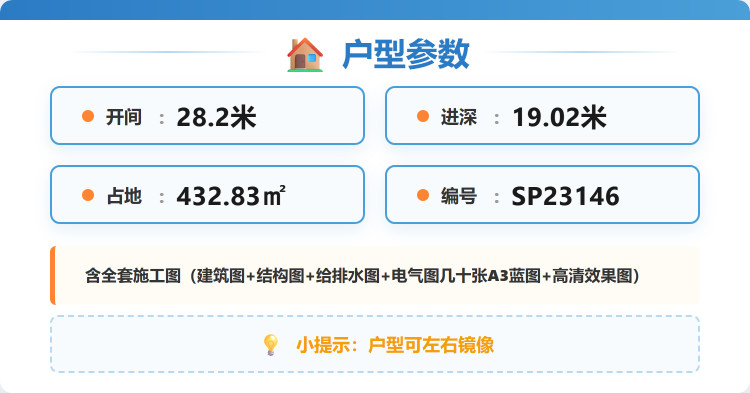

占地面积:28.2m*19.02m,432.83平方米,单栋216.4平方米;
建筑层高:一层;
建筑高度:6.614米(含屋顶);
设计功能:

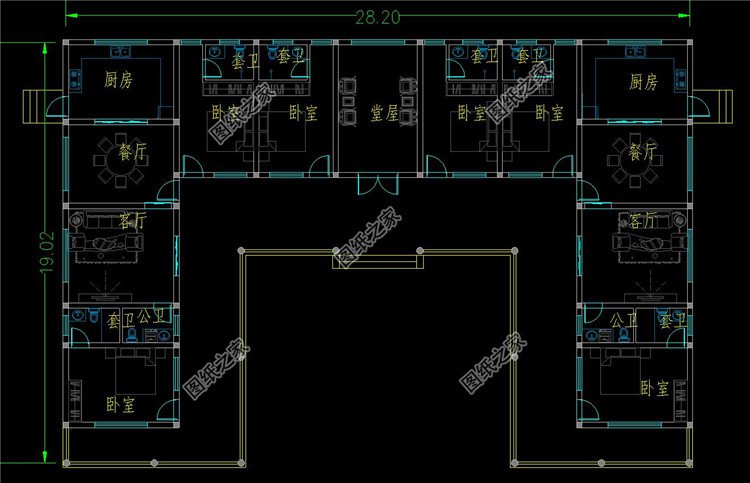

一层(一栋的户型):共用堂屋、客厅、餐厅、厨房、卧室(带卫生间)x3、卫生间;
图纸目录:
建 筑 图:一层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门窗表等;
结 构 图:基础平面布置图、一层柱配筋图、一层顶梁平法施工图、一层顶板结构平面图等;
给排水图:一层给排水平面图、给排水系统图等;
电 气 图:一层照明平面图、一层插座平面图、一层弱电平面图等;

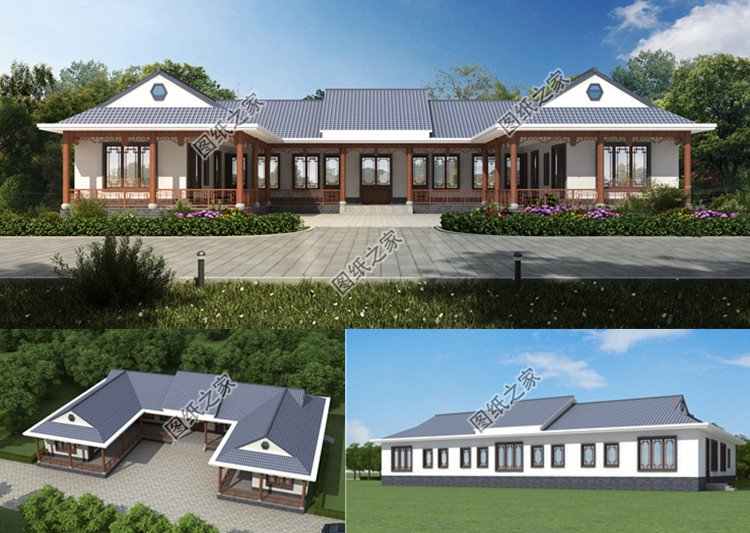

全套图纸+高清效果图,拿到即可施工!
