双拼二层大别墅设计图,大面宽小进深,让兄弟永远不分家

图纸编号:SP1160 占地面积:207.15平方米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:888元 原价1298元
推荐等级:★★★★★,CAD
发布时间:2016-02-15
官方网站:https://tuzhizhijia.com 主体造价:30万(仅供参考)
软件介绍

占地面积:20.6m*9.7m,207.15平方米,单户103.57平方米;

建筑层高:二层

建筑高度:9.09米

设计功能:

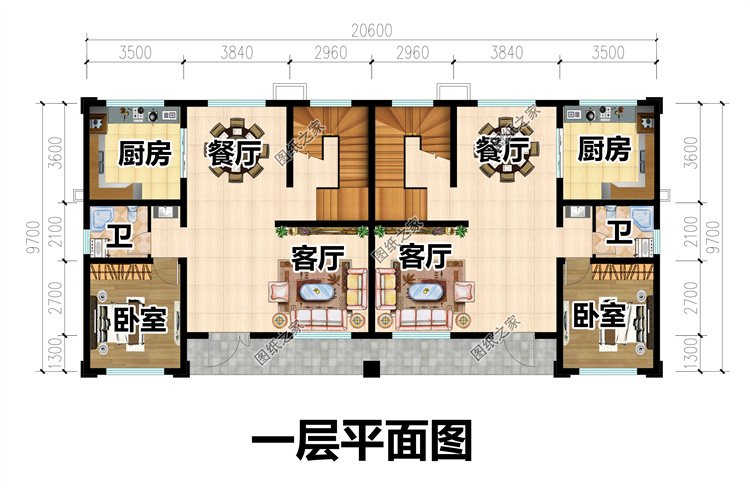

单户一层房屋户型:客厅、厨房、餐厅、卧室、卫生间;

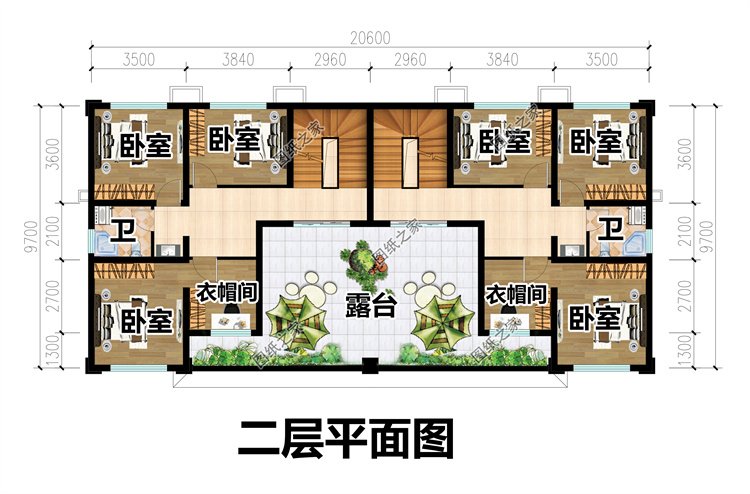

单户二层房屋户型:卧室(带书房)、卧室x2、卫生间、共用露台;

图纸目录:

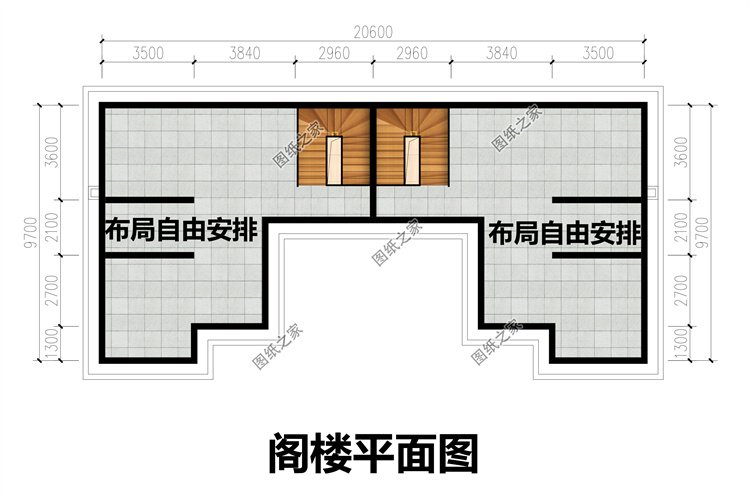

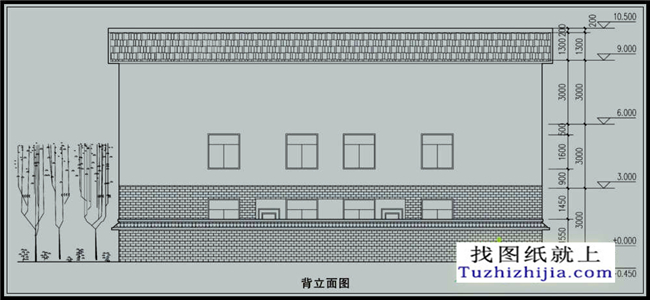

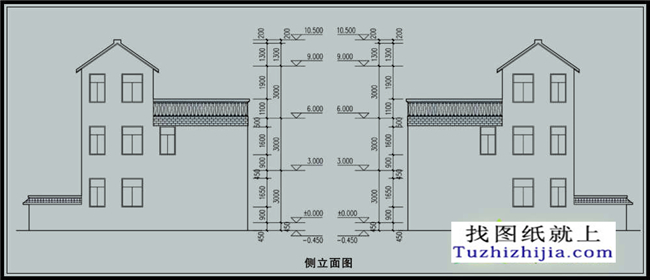

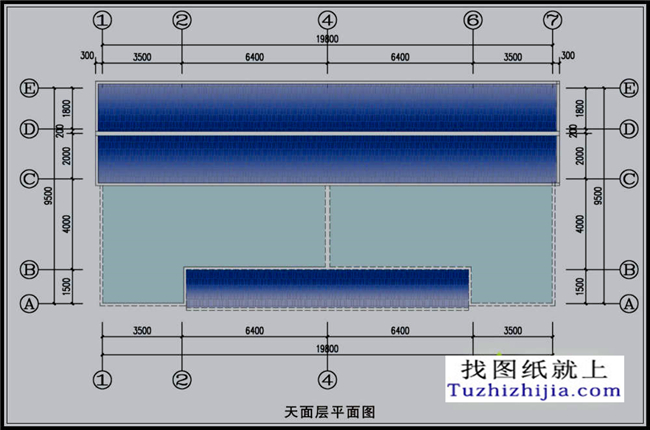

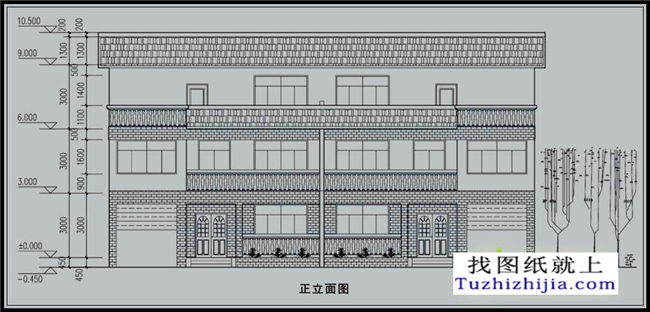

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、阁楼层梁结构平面图、阁楼层板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间给排水详图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、基础接地平面图、屋顶防雷平面图等;

全套图纸+高清效果图,拿到即可施工!

1

2

3

4

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。

图纸推荐
  • 双户168平方米小户型新农村双拼楼房设计建筑图纸带外观图
  • 三层双拼别墅效果图及户型设计图,占地150平米
  • 农村别墅220-240平米的双拼自建房设计图,屋顶带老虎窗
  • 新农村共用堂屋和楼梯的双拼别墅设计图纸,户型布局空间利用率高
